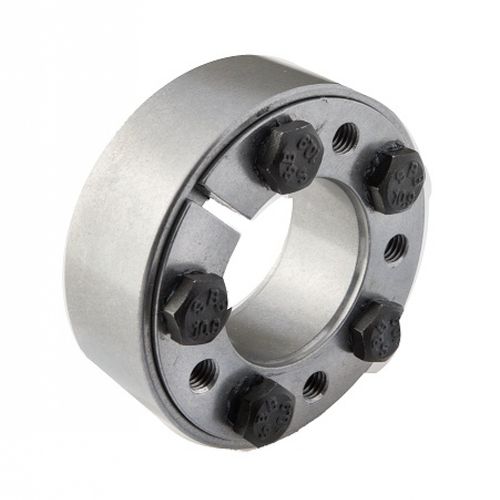

Acoplamento rígido MAV 3209

disco de contração simplesflangeado

dispositivo de bloqueio externo para eixo oco (cubo) - ligação do eixo desenho em duas partes cónicos auto-liberantes, untados com MoS2 (μ = 0,05) parafusos untados com massa lubrificante MoS2 (μ = 0,10) MAV 3208 - MAV 3209: séries pesadas, alta capacidade tolerância do diâmetro exterior do cubo: h8 acabamento superficial do eixo e do cubo Ra < 3,2 μm eixo - superfície de contacto do cubo sem gorduras e seca (μ = 0,15) Composição anel interior ranhurado, com fios de empurrar integrados anel exterior conjunto de parafusos de cabeça sextavada, grau 10,9 (tamanho < M6 do grau 8,8) para a série MAV 3008 - MAV 3108 - MAV 3208; grau 12,9 para a série MAV 3009 - MAV 3209 anilhas temperadas DIN 6916 para unidades com tamanho de parafuso ≥ M16
