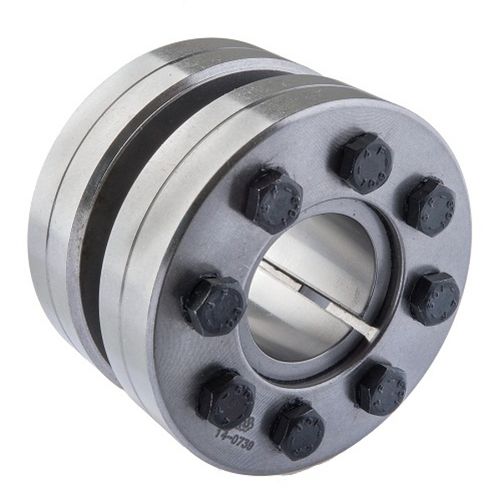

Acoplamento rígido MAV 1204

com luva

acoplamento rígido eixo a eixo capacidade média desenho em três partes desenho compacto cónicos auto-liberantes, untados com MoS2 (μ = 0,05). Cónicos oleosos (autobloqueantes) até ao tamanho 14×44 parafusos untados com massa lubrificante MoS2 (μ = 0,10) é possível a ligação de veios com diâmetros diferentes, através de anel interior com furo escalonado ou manga de adaptação tolerância de veios: h7 - h9 acabamento superficial dos veios Ra < 3.2 μm eixos - superfícies de contacto de acoplamento: oleado (μ = 0,12) Composição anel interior ranhurado anel exterior frontal anel exterior traseiro conjunto de parafusos de cabeça sextavada, grau 10,9 (tamanho < M6 de grau 8,8)
