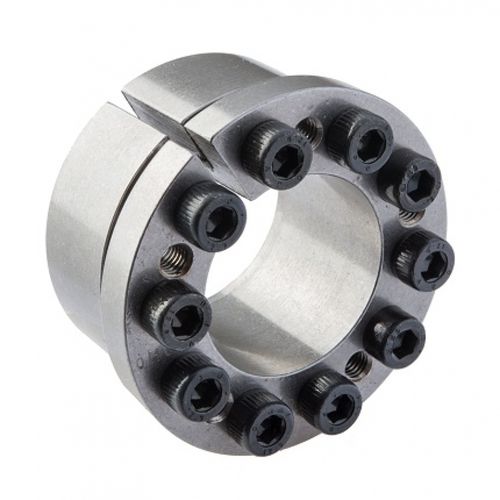

Acoplamento rígido MAV 2061 expansívelpara eixocubo-árvore
Guardar nos favoritos
Comparar
Características
- Tipo
- rígido, expansível
- Aplicações previstas
- para eixo
- Estrutura
- cubo-árvore, autocentrante
- Outras características
- com medição de torque
- Fixação
- flangeado
- Torque
MÍN: 22 Nm
(16,2264 ft.lb)MÁX: 684 Nm
(504,4925 ft.lb)
Descrição
dispositivo de bloqueio eixo-cubo com capacidade de torque média a alta
desenho cónico único, auto-centrante, auto-travamento
unidade de uso geral, particularmente recomendada para motores de servo-e-stepping
sem movimento axial do cubo durante a instalação
boa capacidade de flexão do momento de flexão
tolerância do eixo h7-h11; tolerância do furo do cubo H7-H11
acabamento superficial do eixo e do cubo Ra< 3,2 um
Composição
anel interior com ranhuras, com fios de empurrar
anel exterior ranhurado
conjunto de parafusos de cabeça de tomada, grau 12,9
---
Catálogos
MAV 2061
2 Páginas
MAV - mini series
20 Páginas
