Módulo E/S digital

analógicoRS485MODBUS

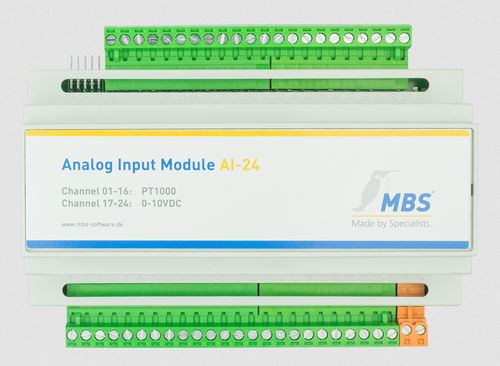

Os módulos de E/S Modbus permitem a ligação de valores de entrada digitais e analógicos utilizando o protocolo de comunicação Modbus. Aqui é utilizado o MS/TP (Master/Slave Token-Passing) baseado na norma RS485. Isto permite um comprimento total de bus de 1.200m por segmento com velocidades de até 76.800 bit/s. Os módulos de E/S são projetados de forma otimizada para interação com o roteador BACnet UBR-01 | Mk II. Usando o roteador, os módulos podem ser conectados a redes de TI. Especificações técnicas* Módulo de entrada analógica - AI24 MODBUS (RS485) Modo de funcionamento: Escravo Sensor de temperatura 16 canais PT1000, 8 canais 0-10V Fonte de alimentação 12-24V DC / AC Consumo de energia: 1.5W Resistência de terminação integral de 120 Ohm 1 x porta série RS-485 Conectores de parafuso de encaixe, máx. 2.5 mm² LED de alimentação, verde, LED RxD amarelo LED TxD, vermelho Módulo de entrada digital DI24 MODBUS (RS485) Modo de funcionamento: Escravo entrada digital de 24 canais LED de estado por canal Fonte de alimentação 12-24V DC / AC Consumo de energia: 4.5W Resistência de terminação integral de 120 Ohm 1 x porta série RS-485 Conectores de parafuso de encaixe, máx. 2.5 mm² LED de alimentação, verde, LED RxD amarelo LED TxD, vermelho
