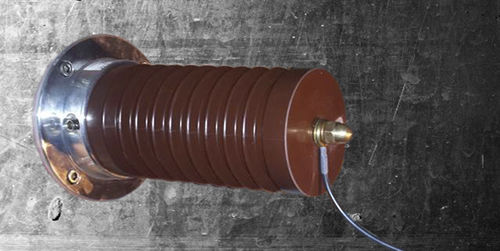

Capacitor de mica

de descargade acoplamento

As medições on-line de descargas parciais são a única tecnologia disponível no mercado para qualificar o isolamento do enrolamento do estator, quando um gerador ou outra máquina rotativa está em serviço. A grande vantagem é que todas as forças térmicas, eléctricas, ambientais e mecânicas estão presentes. A medição on-line de descargas parciais requer um sensor de descarga parcial (muitas vezes chamado de condensador de acoplamento) em cada saída de fase. Uma vez instalados os sensores de descarga parcial, as medições on-line podem ser realizadas periodicamente com um analisador de descarga parcial portátil ou continuamente com um sistema de monitoramento permanentemente instalado. Além dos sinais de descarga parcial, este sistema também adquire parâmetros operacionais, como temperaturas de enrolamento e condições de carga, para correlacioná-los com os resultados da descarga parcial medida. Delaminação de um condutor para o isolamento principal Delaminação do isolamento principal Abrasão da proteção da ranhura corona Acopladores de descarga parciais instalados em cada saída de fase do gerador. MPS: Descarga parcial das atividades gerais CMS: Padrões de descarga parcial Moinho de engrenagens Turbogeradores Hidrogeneradores
