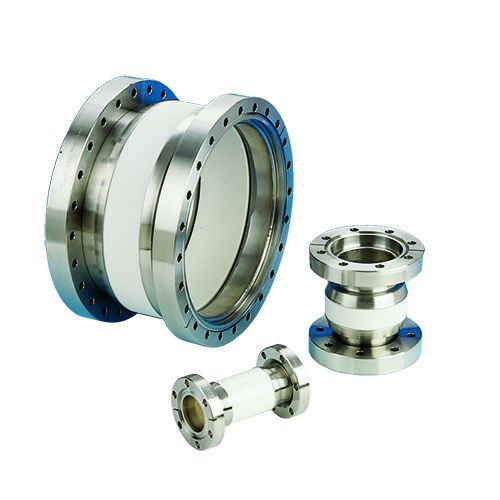

Quebra-vácuo em cerâmica 1425901

metálicosob medida

A MDC Precision oferece uma linha completa de quebras de vácuo, também conhecidas como isoladores elétricos, para aplicações e ambientes que exigem vácuo ultra-alto (UHV). Composto de adaptadores metálicos soldados a cada extremidade de um tubo cerâmico isolante que proporciona isolamento de tensão entre as extremidades metálicas condutoras, as quebras a vácuo proporcionam uma quebra elétrica entre a câmara de vácuo e outros componentes externos, bem como proteção contra descargas eletrostáticas (ESD) de componentes sensíveis no sistema de vácuo Construídos utilizando isoladores cerâmicos de alumina de alta pureza ligados hermeticamente a adaptadores de mangas metálicas de baixa expansão Kovar®, as quebras eléctricas são fixadas a outros componentes de vácuo, tais como flanges, foles, câmaras e elementos soldáveis, utilizando as técnicas de brasagem UHV de propriedade da MDC. Todos os materiais e ligas de brasagem utilizados são de grau de vácuo e escolhidos por suas características específicas e capacidade de manter a integridade dos selos para uso em aplicações e ambientes exigentes. Um gradiente térmico máximo de 25°C por minuto deve ser observado para preservar a vida útil do selo. As quebras soldáveis a vácuo são normalmente instaladas usando um dos seguintes processos de fusão: laser, feixe de elétrons ou soldagem TIG Dois suportes de flange Del-Seal CF ConFlat® não-rotacionáveis Geometria cônica de vedação cerâmica-metal Materiais compatíveis com UHV Opcional Configurações personalizadas a pedido Fole Um Flange de Montagem de Flange Del-Seal CF ConFlat® Rotatable, Um Flange de Montagem não Rotatable Materiais não magnéticos, 316LN e titânio
