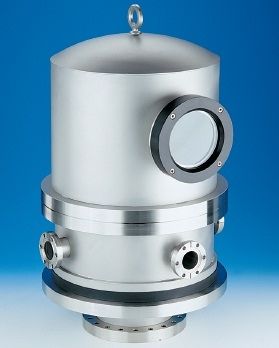

Câmara de vácuo em aço inoxidável 3/4 - 2"

Os frascos de sino do aço inoxidável do CDM são projetados para o uso com placas de base do CDM, os poços baixos e os colares da passagem. Um sulco da ensamblagem na flange baixa do frasco prende uma gaxeta do elastómetro de Viton®, que faça o selo de vácuo com um dos componentes forementioned. Todos os frascos de sino do aço inoxidável são cabidos com um viewport de Pyrex® do diâmetro de uma opinião de quatro polegadas. Todas as soldas do vácuo são internas e fornecem a compatibilidade de UHV. Para a conveniência adicionada, todos os frascos de sino são cabidos com uma grua ou um levantar-anel que seja soldado à parte superior abobadada da câmara. Estas câmaras podem ser compradas com um revestimento electropolished opcional. Colares da passagem Os colares da passagem do CDM são usados para expandir as capacidades de frascos de sino convencionais fornecendo portas de acesso radial orientadas. Quatro, oito, ou dezoito portos cabidos com ou os CF de um Del-Seal™ de 2-3/4 polegadas metal flanges do selo ou as flanges do ISO KF NW40 Kwik-Flange™ estão disponíveis. Estes portos aceitam uma variedade de componentes padrão do vácuo do CDM tais como elétrico, o líquido e as passagem do movimento. A instalação de um colar da passagem igualmente exige o uso de uma placa de base do CDM. O colar da passagem é posicionado entre um frasco de sino e a placa de base. O colar da passagem/selo da placa de base é feito com uma L-gaxeta ou elastómetro de seção transversal circular, dependendo de que o modelo do colar é usado. O selo do colar da passagem é feito com um elastómetro da L-gaxeta. Os frascos de sino do aço inoxidável usariam um elastómetro de seção transversal circular no sulco da ensamblagem do frasco para fazer este selo.
