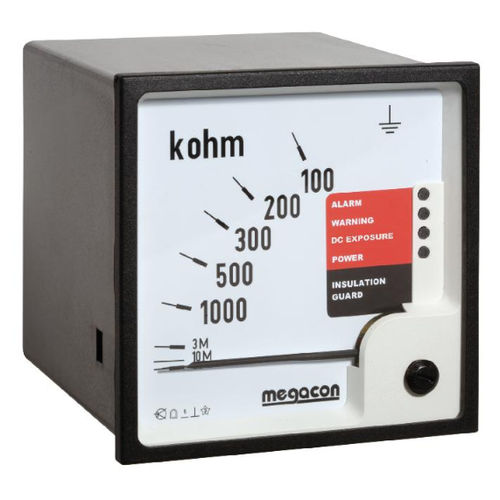

Dispositivo supervisor de isolamento para rede CA KPM16xM

“ KPM16xM - PROTETOR da ISOLAÇÃO da C.A. COM PROTEÇÃO da C.C. do DE ALTA ENERGIA Conexão direta até 500V a linha tensão, até 6,6kV com o adaptador da alta tensão Monitoração durante condições vivas e à espera Proteção contra a exposição prejudicial da tensão de C.C. \ “Megger \” - cofre forte a 1.4kVDC quando o poder auxiliar estiver Imune aos impulsos da capacidade e da tensão de terra Para o uso nas instalações da terra, as marinhas, as a pouca distância do mar, do secundário-mar e do chão do oceano Saída análoga proporcional à leitura de medidor (F-versão) Aplicação Digitalmente - a série controlada de KPM16xM monitora o nível da isolação entre canos principais não-aterrados (a TI) de uma C.A. e sua terra protetora, apesar de se os canos principais estão vivos ou não-vivos (apoio) nas instalações marinhas e a pouca distância do mar. PRINCÍPIO DE MEDIÇÃO DE IDV A isolação é medida entre a rede galvanically interconectada completa da C.A. e sua terra protetora. A unidade injeta um sinal de medição sequencialmente codificado ao sistema monitorado. O sinal flui para moer através do trajeto da falha da isolação, o nível de fluxo indica a resistência de isolação. A precisão de medição não é influenciada por nenhum tipo normal da carga unido à rede da C.A. Uma tensão auxiliar da C.A. ou da C.C. é exigida para a unidade, se posto de uma fonte que separada a rede pode igualmente ser monitorada durante condições à espera. Somente UM KPM16xM pode ser conectado a cada um ele-system \ /html”
