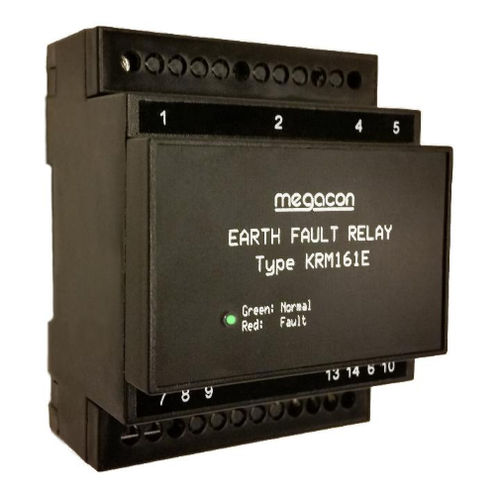

Relé de monitoramento de isolamento KRM161x series

de circuito de disparoCApara trilho DIN

KRM161x - Relé de disparo de isolamento AC isolado Relé de isolamento para sistemas não aterrados Tensão de linha 0-660V. Até 1400V com adaptador HV Saída analógica não isolada (versão C) IDV"IDV" princípio de medição O KRM161B/C monitora o nível de isolamento resultante entre uma rede CA monofásica ou trifásica não aterrada e seu aterramento de proteção. Ele pode monitorar a rede ao vivo ou não ao vivo. O nível de disparo é definido de fábrica e o relé funcionará após um atraso de aproximadamente dois segundos. O relé é à prova de falhas e energiza quando alimentado. Ligue os terminais 6 e 10 para fazer um relé sem travamento. Apenas UM KRM16x pode ser ligado a cada sistema de TI A unidade KRM161B/C utiliza uma tensão de monitorização DC sobreposta, pelo que apenas uma unidade pode ser ligada a cada sistema isolado.
