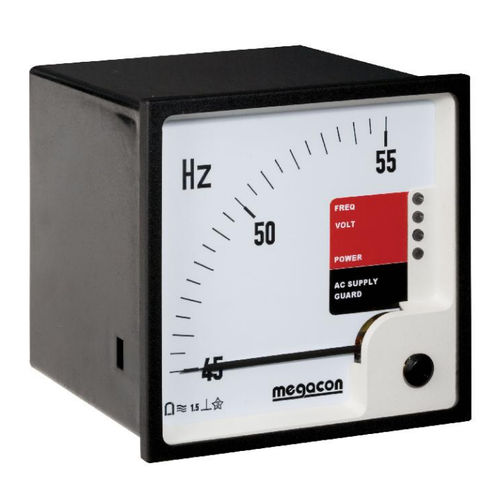

Relé de proteção de sobretensão KPFV51x series

de subtensãode subfrequênciacontra sobrefrequências

KPFV51x - FASE ÚNICA - FREQÜÊNCIA E GUARDA DE VOLTAGEM Proteção contra Subtensão e Sobretensão e Freqüência Pontos de ajuste ajustáveis de desvio de tensão e frequência Função Pathfinder Saída analógica muito rápida opcional (<50mS), (versões F) Descrição do produto KPFFV51x é para uso em sistemas monofásicos. O KPFFV51x fornece monitoramento preciso de frequência e tensão de linha em qualquer sistema gerador. Quando os atrasos de disparo são definidos para zero (0,1 seg.), a operação corresponde aos requisitos G59. A medição True RMS não afetada por formas de onda altamente distorcidas fornece a mais alta precisão (1,0%) de proteção. Detecção de curto-circuito inferior a 50mS. R1 (under & over frequency) e R2 (under & over voltage) são ativados quando o nível definido é excedido e o tempo de atraso é excedido. R3 é ativado quando R1 ou R2 é ativado e pode ser usado como um alarme comum. Níveis de viagem e atrasos configuráveis pelo usuário. A cor dos LEDs indica o estado do alarme. Os LEDs piscam durante a contagem decrescente. O "Pathfinder" indica a fase que provoca o disparo, piscando o padrão do LED relevante. As versões F possuem um sinal de saída mA de resposta rápida proporcional à faixa de Hz. Função Pathfinder A função "Pathfinder" identifica a(s) fase(s) que provoca(m) o disparo através do padrão intermitente do(s) LED(s) relevante(s).
