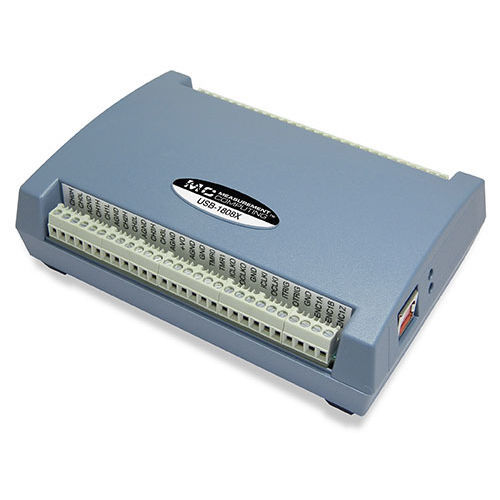

Sistema de aquisição de dados multicanal USB-1808 series

de bancadacom E/S digitalde alta velocidade

Os dispositivos de aquisição de dados (DAQ) da série USB-1808 fornecem entradas analógicas de alta resolução de 18 bits em simultâneo com entradas e saídas digitais e contra-medidas. Apresentam E/S síncronas que fornecem a capacidade de ler entradas analógicas, digitais e de contador, e gerar saídas analógicas e digitais ao mesmo tempo. As versões OEM estão disponíveis para aplicações incorporadas. Os dispositivos da série USB-1808 são dispositivos de alta performance, de amostragem simultânea DAQdevices. Todos os dispositivos fornecem E/S de tensão síncrona e simultânea, saída de onda, entrada de contador, entrada de codificador quadratura, saída de temporizador, e modelos I/O.USB-1808X oferecem operações de E/S síncronas a taxas até 200 kS/s por canal, enquanto os modelos USB-1808 oferecem as mesmas características a taxas até 50 kS/canal de difusão. Entrada analógica Os dispositivos da série USB-1808 fornecem oito entradas de amostragem analógicas de 18 bits em simultâneo que são seleccionáveis por software para o modo DIFF ou SE. Os modelos USB-1808X suportam amostras até 200 kS/s por canal, enquanto os modelosUSB-1808 suportam taxas de amostragem até 50 kS/s por canal. Todas as gamas de tensão de apoio ao dispositivo de ±10 V, ±5 V,0 V a 10 V, e 0 V a 5 V. Fila de ganho do canal Utilizar a função de fila de ganho de canal para configurar uma lista de canais e ganhos para cada varrimento. Cada canal pode ter uma configuração de ganho adiferente, e as configurações são armazenadas numa lista que é escrita para localizar a memória no dispositivo. A lista de fila de ganho de canais nos dispositivos da sérieUSB-1808 pode conter até oito canais únicos que devem ser inscritos numa lista de ordem crescente.
