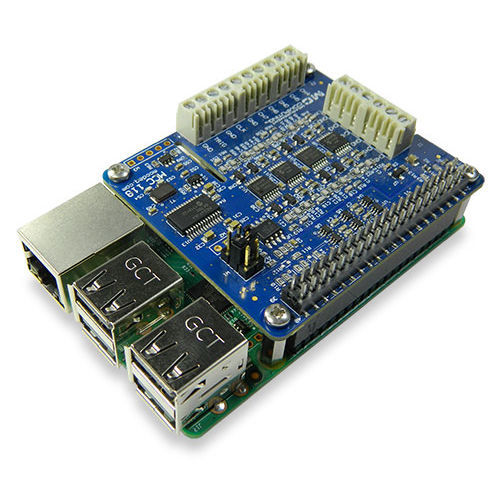

Sistema de aquisição de dados de tensão MCC 118

com entrada analógicade alta velocidade

O MCC 118 DAQ HAT fornece oito canais de medição analógica de tensão para sistemas de aquisição de dados / registo de dados baseados em Raspberry Pi. A taxa máxima de dados do MCC 118 é de 100 kS/s por placa para medições de tensão de ponto único ou em forma de onda. Podem ser empilhados até oito dispositivos MCC 118 - fornecendo até 64 canais de dados e um débito máximo de 320 kS/s. Todos os DAQ HATs MCC fornecem bibliotecas e exemplos de código aberto C/C++® e Python™ fáceis de usar, permitindo-lhe fazer medições fiáveis e de qualidade rapidamente. O MCC 118 é uma placa de tensão HAT (Hardware Attached on Top) concebida para utilização com Raspberry Pi, o computador de placa única mais popular no mercado actualmente. Uma placa HAT é uma placa adicional com um conector GPIO (entrada/saída de uso geral) de 40W que está em conformidade com a especificação Raspberry Pi HAT. O MCC 118 HAT fornece oito entradas analógicas de ponta única (SE) para medições de tensão. Até oito MCC HAT podem ser empilhados em um Raspberry Pi Interface Raspberry Pi O cabeçalho MCC 118 liga-se ao conector I/O (GPIO) de 40 pingos de propósito geral em Raspberry Pi fornecido com o auser. O MCC 118 foi testado para utilização com todos os Raspberry Pimodels com o conector GPIO de 40 pinos. Configuração do CHÁ Os parâmetros de configuração do HAT são guardados numa EEPROM de bordo que permite ao Pi de framboesa configurar automaticamente os pinosGPIO quando o HAT é ligado. Chapéus empilháveis Até oito placas de MCC HAT podem ser assentadas sobre um único Raspberry Pi. Múltiplas placas podem ser sincronizadas com o relógio usingexternal e as opções de entrada de dados podem ser misturadas e combinadas com os modelos MCC HAT na pilha. Entrada AnalógicaO MCC 118 fornece oito entradas SEanalog de 12 bits. A gama de entradas analógicas é fixada em ±10 V.
