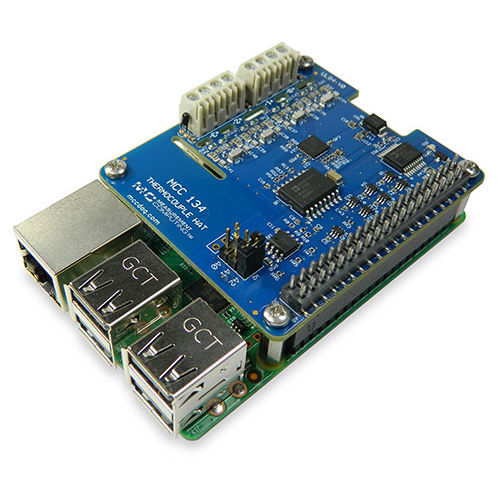

Sistema de aquisição de dados de temperatura MCC 134

de bancadacom entrada analógicacom E/S digital

O MCC 134 Thermocouple Measurement HAT fornece quatro entradas de termopares para adicionar capacidade de medição de temperatura aos sistemas baseados em Raspberry Pi. Apresenta uma resolução de 24 bits e fornece uma precisão de grau profissional que é a melhor da sua classe. O MCC 134 também oferece detecção de termopares abertos para que os utilizadores possam monitorizar termopares partidos ou desconectados e cada tipo de canal é seleccionável numa base por canal. Até oito dispositivos MCC DAQ HAT podem ser empilhados em um Raspberry Pi. Todos os DAQ HATs MCC fornecem bibliotecas e exemplos de código aberto C/C++® e Python™ fáceis de usar, permitindo-lhe fazer medições fiáveis e de qualidade rapidamente. O MCC 134 é um termopar de medição HAT (Hardware Attached on Top) concebido para ser utilizado com Raspberry Pi, o computador de placa única mais popular no mercado actualmente. Um HAT é uma placa adicional com um conector GPIO (entrada/saída de uso geral) de 40W que está em conformidade com a especificação Raspberry Pi HAT. Até oito MCCDAQ HAT podem ser empilhados em um Raspberry Pi. Interface Raspberry Pi O cabeçalho MCC 134 liga-se ao conector I/O (GPIO) de 40 pingos de propósito geral em Raspberry Pi fornecido com o auser. O MCC 134 foi testado para utilização com todos os Raspberry Pimodels com o conector GPIO de 40 pinos. Configuração de HAT Os parâmetros de configuração do HAT são guardados numa EEPROM de bordo que permite ao Pi de framboesa configurar automaticamente os pinosGPIO quando o HAT é ligado. Chapéus empilháveis Até oito placas de DAQ MCC HAT podem ser colocadas num único Raspberry Pi. Os modelos MCC HAT misturam-se e combinam com os modelos MCC HAT na pilha.
