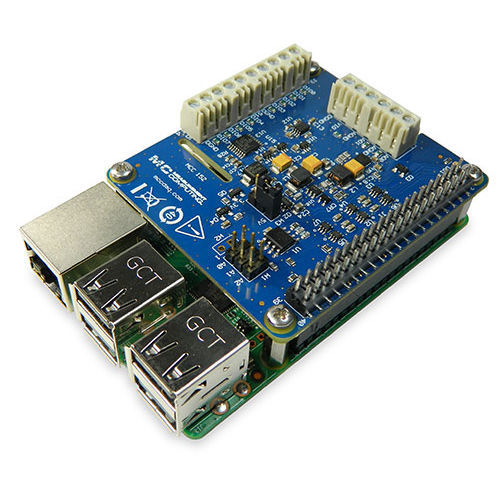

Placa de aquisição analógica MCC 152

digitais12 bits

O MCC 152 Voltage Output e DIO HAT fornece dois canais de saída de tensão analógica e oito I/O digitais para sistemas baseados em Raspberry Pi. As saídas de tensão de 12 bits apresentam uma gama de 0-5 V e podem ser actualizadas a até 5 kS/s. Até oito dispositivos MCC DAQ HAT podem ser empilhados em um Raspberry Pi. Todos os DAQ HATs MCC fornecem bibliotecas e exemplos de código aberto C/C++® e Python™ fáceis de usar, permitindo-lhe fazer medições fiáveis e de qualidade rapidamente. O MCC 152 é uma saída de tensão e entrada/saída digital HAT (Hardware Attachedon Top) concebida para utilização com Raspberry Pi, o computador de placa única mais popular no mercado actualmente. Um HAT é uma placa adicional com um conector GPIO (entrada/saída de uso geral) de 40W que está em conformidade com a especificação Raspberry Pi HAT. Os HAT MCC HAT de altura superior podem ser empilhados em um Raspberry Pi. Com limiares de entrada CMOS, operação de tensão seleccionável, e tolerância de 5 V para as entradas digitais, os canais digitais suportam ambos os tipos lógicos de 3,3 V e 5 V Raspberry Pi InterfaceO MCC 152 liga-se ao conector I/O (GPIO) de 40 ping de propósito geral no Raspberry Pi fornecido com o auser. O MCC 152 foi testado para utilização com todos os Raspberry Pimodels com o conector GPIO de 40 pinos. Configuração do CHÁ Os parâmetros de configuração do HAT são guardados numa EEPROM de bordo que permite ao Pi de framboesa configurar automaticamente os pinosGPIO quando o HAT é ligado. Chapéus empilháveis Até oito placas de MCC HAT podem ser assentadas sobre um único Raspberry Pi. Os modelos MCC HAT misturam-se e combinam com os modelos MCC HAT na pilha.
