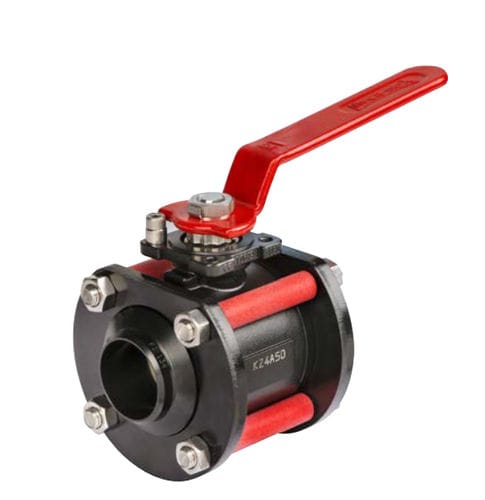

Válvula de esfera

com atuador elétricode alavancacom acionamento pneumático

Resistência ao vácuo A conceção e o fabrico das nossas válvulas de esfera de 2 e 3 peças permitem uma capacidade de vácuo de, pelo menos, 10-3 mbar (0,75 10-3 Torr). Diretiva PED De acordo com a Diretiva Europeia de Pressão (PED) 97/23/CE, todas as nossas válvulas de esfera são controladas durante o processo de produção. É efectuado um teste de pressão hidrostática final antes da expedição ou do armazenamento. Os nossos testes são efectuados de acordo com a norma internacional ISO 5208. Emissões de Fugitivos As nossas válvulas são testadas de acordo com a requisição TA LUFT 02/27/1986 (Pt 3.1.8.4). As medições mostram uma taxa de fuga muito inferior ao nível exigido pela norma EN ISO15848-2 por regulamentos como o VDI 2440_2000. Pressão de ensaio da esfera de vedação A taxa de fuga a montante/jusante, (fuga em linha), é a vedação entre a esfera e as sedes. - Facilidade de instalação sem alinhamento das peças finais - Orientação do corpo da válvula em 360° - Eliminação das tensões devidas a um alinhamento incorreto Conceção de acordo com NF EN 12516-1, DIN 3841, AINSI B16.34 Empanque anti-estático de acordo com a norma ISO 7121, NF EN 1983 Caixa de empanque (6) em PTFE+ carbono + grafite (DN 2") Vedação primária com vedante de impulso (4) em PTFE reforçado com PEEK Vedação secundária com um empanque "V-ring" (6) para permitir a vedação sob pressão proveniente do corpo da válvula Bucim em aço inoxidável (24) Compensação do desgaste por meio de um par de anilhas de mola (7) Vedantes incorporados no corpo para garantir a estanquidade interna/externa. Perfis das sedes concebidos para a vedação a montante/jusante. Elasticidade das sedes para absorver as tensões de pressão. Rolamento progressivo para otimizar os binários de funcionamento. Ruff para evitar que a sede seja retirada quando a pressão a montante é superior à pressão a jusante
