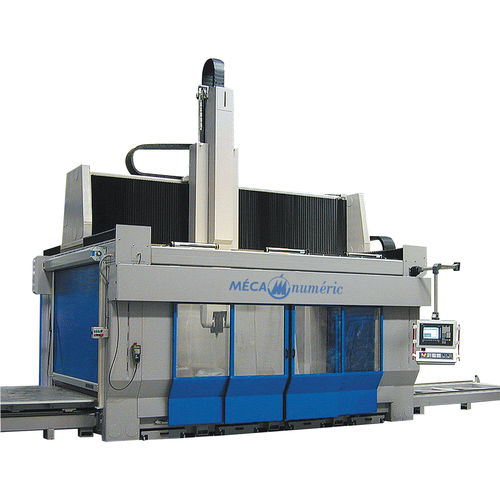

Centro de usinagem CNC de 5 eixos NORMAPROFIL - M series
universaltipo pórticocom mesa fixa

Centro de usinagem CNC de 5 eixos - NORMAPROFIL - M series - MECANUMERIC - universal / tipo pórtico / com mesa fixa
Centro de usinagem CNC de 5 eixos - NORMAPROFIL - M series - MECANUMERIC - universal / tipo pórtico / com mesa fixa
Centro de usinagem CNC de 5 eixos - NORMAPROFIL - M series - MECANUMERIC - universal / tipo pórtico / com mesa fixa - imagem - 2
Centro de usinagem CNC de 5 eixos - NORMAPROFIL - M series - MECANUMERIC - universal / tipo pórtico / com mesa fixa - imagem - 3
Centro de usinagem CNC de 5 eixos - NORMAPROFIL - M series - MECANUMERIC - universal / tipo pórtico / com mesa fixa - imagem - 4
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
universal
Estrutura
tipo pórtico, com mesa fixa
Material usinado
para alumínio, para madeira, para compósitos, para plásticos
Função adicional
para furação
Aplicações
para aeronáutica, para peças de grandes dimensões, para espuma, para a indústria automóvel, para a indústria dos moldes, para moldes
Outras características
rígido, de precisão, de alto desempenho, de alta potência, com trocador automático de ferramentas
Curso X

2.100 mm
(82,68 in)

Curso Y

1.480 mm
(58,27 in)

Curso Z

750 mm
(29,53 in)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 36.000 rpm
(226.195 rad.min-1)

Potência

MÍN: 6,5 kW
(8,84 hp)

MÁX: 16 kW
(21,75 hp)

Descrição

Os equipamentos de fresagem Mecanuméricos NORMAPROFIL série M de 5 eixos possuem transmissão por fusos de esferas sobre os 4 eixos cartesianos. O posicionamento é permitido pela tecnologia de vácuo através do uso de turbinas com canal lateral ou bomba de vácuo. Oferecem desempenho de alta qualidade e precisão, e podem ser usados para vários materiais como alumínio, plástico, espumas rígidas, madeira, latão, resina sintética e materiais endurecidos similares. Mesa fixa, pórtico móvel de frente para a operadora. Realização de modelos e moldes ou usinagem de 5 eixos de peças formadas a vácuo, rotomoldadas.. EQUIPAMENTO DE MOAGEM OPTIMIZADO PARA OS SEGUINTES MATERIAIS: . Plásticos e compósitos . Espumas de PU e PS, etc... . Alumínio (conforme o tipo de fuso) . Resinas sintéticas . Madeira e subprodutos . Latão e ligas (conforme o tipo de fuso) TECNOLOGIA: . Transmissão por fusos de esferas nos 4 eixos cartesianos (X1, X2, Y, Z) . 2 eixos rotativos (C : +/- 200° e A : +/- 200° como por electrossítio) Controlo numérico e motorização: - SIEMENS SINUMERIK 840 Di controle numérico : X, Y, Z, C, A eixos. Tela colorida STN 10,4 polegadas OP010. Motorização Brushless tipo 1FK7 com variadores numéricos. Armário eléctrico com ar condicionado. - SIEMENS SINUMERIK 840D controle numérico : eixos X, Y, Z, C, A. Tela colorida STN 10,4 polegadas OP010. Motorização Brushless tipo 1FT6 com variadores numéricos. Armário eléctrico com ar condicionado. - Controlo numérico NUM 1050 DIGITALE : X, Y, Z, C, A eixos. Tela plana TFT de 12 polegadas. Console do operador MP03. Motorização Brushless BPH com variadores numéricos. Armário eléctrico com ar condicionado.

---

VÍDEO
