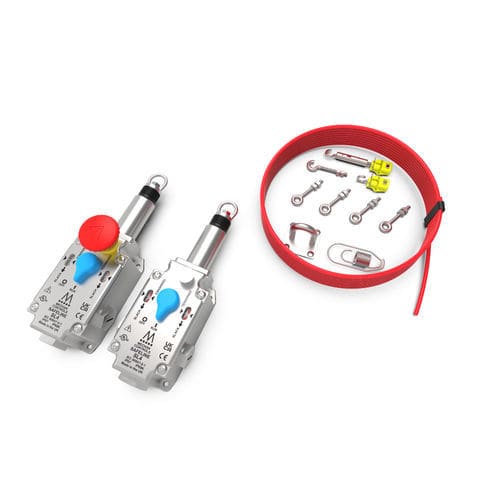

Interruptor multipolar SafeLine 4

IP69KSIL 3de rearme

- Mecanismo de modo positivo - Para bloqueio de contacto imediato - E|Stop opcional com cabeça em cogumelo - Indicadores de estado duplos para facilitar o tensionamento - Quatro conjuntos de contactos - 2NC + 2NO ou 3NC + 1NO - Classificação IP69K O SL4 tem uma ligação mecânica positiva entre os contactos do interrutor e o mecanismo do cabo de aço, de acordo com a norma IEC60947-5-1. O interrutor SL4 é colocado em condições de funcionamento através do pré-tensionamento do cabo e da utilização de um dispositivo tensor/gripper que prende o cabo e depois o engata nos olhais do interrutor. A tensão correta pode ser observada através da visualização dos indicadores de tensão em ambos os lados da caixa. Uma vez tensionados, os blocos de contactos do interrutor podem ser colocados em estado operacional (contactos de segurança fechados, contactos auxiliares abertos), rodando o interrutor azul para a posição "run" (funcionamento). Ao puxar/pressionar o E-stop vermelho ou ao quebrar (perda de tensão) o cabo, os contactos de segurança abrem-se e os contactos auxiliares fecham-se. O SL4 é bloqueado mecanicamente e só pode voltar ao estado operacional rodando o interrutor de reinicialização azul para a posição de "funcionamento", conforme exigido pela norma ISO13850.
