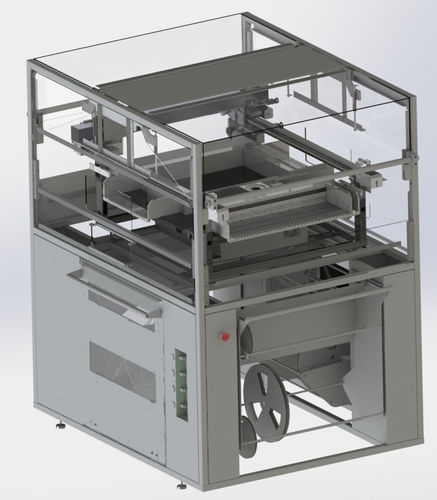

Máquina insersora SMT P50

automática

DADOS TÉCNICOS máximo. PCB máximo. 660x480mm Gama de componentes de 0201 a 40x80mm passo mínimo 0,4mm pacote de componentes fitas / bastões / bandejas Componentes centrados alinhamento sem contacto Taxa de colocação 1 cabeça p&p - até 1800 cph. 2 cabeças p&p - até 2800 cph. 4 cabeças p&p - até 4800 cph. 1 cabeça dispensadora - até 8000 pontos/h. Capacidade do alimentador até 120 x 8mm - alimentador inteligente automático Resolução X / Y - eixo - 0,008mm ( encoder linear ) Z - eixo : 0,02mm ( encoder linear ) Rotação : 0,01° ( codificador de rotação ) Precisão de colocação +/- 0,03mm Dimensões e peso 1100 x 1300 x 1400 mm / ca. 165 kg Fornecimento 110-230V / 50-60Hz / 1650W / 0,6 MPa / min. 30 l/min CARACTERÍSTICAS PRINCIPAIS Máquina de visão total de precisão SMT pick and place até 4 cabeças de recolha e colocação até 2 cabeças dispensadoras transportador integrado - largura ajustável trocador automático de bico ( 12 ferramentas ) sistema de câmeras superior para fiduciais automáticos câmara inferior - sistema de alinhamento óptico para componentes SMD Gerber - e editor CAD (todos os sistemas CAD ) para a criação de programas de distribuição e p&p modo teach-in - manipulador electrónico sistema de alimentação inteligente - CAN Bus incl. interface SMEMA sistema operacional: Janelas 7 painel de controle: Chaveiro de PC / Rato serviço remoto via internet Área de aplicação adequado para pequenos e médios volumes de produção qualificados para a escolha de todos os tipos de componentes
