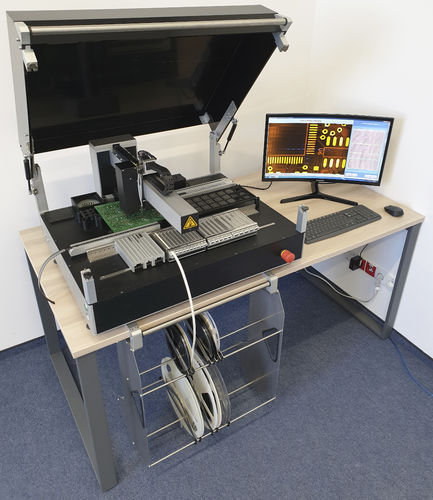

Máquina insersora SMT P1

automáticacom sistema de alinhamento óptico

DADOS TÉCNICOS Área de trabalho máximo. 540x480mm Gama de componentes de 0201 a 40x80mm passo mínimo 0,4mm pacote de componentes fitas / bastões / bandejas / granel Componentes centrados alinhamento sem contacto Taxa de colocação até 1200 cph. Capacidade do alimentador até 80 x 8mm - tiras de fita ou bobinas e 2 x (300 x 200mm) - Raio IC com PCB 200 x 300mm de tamanho Resolução X / Y - eixo - 0,008mm ( encoder linear ) Z - eixo : 0,02mm ( encoder linear ) Rotação : 0,01° ( codificador de rotação ) Precisão de colocação +/- 0,03mm Dimensões e peso 840 x 630 x 430 mm / ca. 90 kg Fornecimento 110-230V / 50-60Hz / 850W / 0,6 MPa / 20l/min CARACTERÍSTICAS PRINCIPAIS Máquina automática de precisão SMT pick & place com sistema de visão cabeça de picking & place automático trocador automático de bico ( 6 ferramentas ) sistema de câmeras superior para fiduciais automáticos câmara inferior - sistema de alinhamento óptico para componentes SMD Gerber - e editor CAD ( todos os sistemas CAD) modo teach-in - manipulador electrónico inspeção visual da precisão de impressão da pasta de solda e precisão da colocação dos componentes serviço remoto via internet painel de controle: Chaveiro de PC / Rato Interface gráfica do usuário Área de aplicação adequado para pequenos e médios volumes de produção qualificados para a escolha de todos os tipos de componentes
