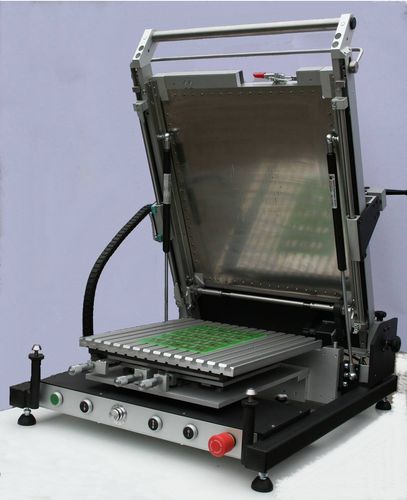

Máquina de serigrafia automática S30

de pasta de soldaSMTpara superfícies planas

impressora stencil autodrive S30 Dados técnicos Tamanho da moldura máximo. 550 x 470 mm Estrutura de tensionamento rápido - 4 dobras outros tipos de quadros podem ser aceites Tamanho do PCB máximo. 400 x 375mm Área de impressão máximo. 350 x 340 mm Programação parâmetros de impressão ajustáveis por painel do utilizador programação de todos os outros parâmetros de impressão relevantes via interface USB Rodo de condução controlo de accionamento eléctrico velocidade de impressão 5-150mm/s viagem de rodo livremente programável Troca de Rodo Rodo duplo reversível automático Suportes universais para lâmina de metal ou borracha inclinação do rodo ajustável 0 - 60 ° pressão de contacto do rodo ajustável 0 - 200 N Impressão Quadros de uma ou duas faces Abaixamento de mesa abaixamento automático da mesa / Z=10 mm velocidade de descida ajustável 0,2 - 4 mm/s pressão de contacto ajustável de mesa 0 - 450 N Tabela - X, Y / Ajuste Theta +/- 12 mm / +/- 2,7° Gama Fora de Contacto (eixo Z) 0 -24 mm Tabela - precisão de ajuste +/- 0,01 mm Fornecimento Ar comprimido 8 bar Dimensões e peso 860 x 650 x 380 mm / ca. 80 kg Área de aplicação adequado para pequenos e médios volumes de produção serigrafia ou estampagem de cola, pasta de solda, graxa térmica ou outras substâncias qualificados para componentes de passo fino passo mínimo das almofadas 0,3mm
