Máquina insersora SMT P20
automáticacom sistema de alinhamento óptico

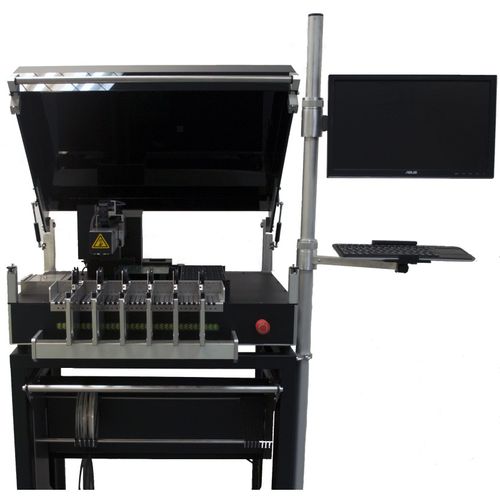

Máquina insersora SMT - P20 - Mechatronic Systems - automática / com sistema de alinhamento óptico
Máquina insersora SMT - P20 - Mechatronic Systems - automática / com sistema de alinhamento óptico
Máquina insersora SMT - P20 - Mechatronic Systems - automática / com sistema de alinhamento óptico - imagem - 2
Máquina insersora SMT - P20 - Mechatronic Systems - automática / com sistema de alinhamento óptico - imagem - 3
Máquina insersora SMT - P20 - Mechatronic Systems - automática / com sistema de alinhamento óptico - imagem - 4
Guardar nos favoritos
Comparar


Características

Aplicações
SMT
Outras características
automática, com sistema de alinhamento óptico

Descrição

DADOS TÉCNICOS zona de trabalho máximo. 540x480mm Gama de componentes de 0201 a 40x80mm passo mínimo 0,4mm pacote de componentes fitas / bastões / bandejas / granel Componentes centrados sistema de alinhamento óptico Taxa de colocação até às 1600 cph. Capacidade do alimentador max 33x8mm - alimentador automático de fita + alimentador de tiras de 40x8mm e 2 x (300 x 200mm) - Raio IC com PCB 200 x 300mm de tamanho Resolução X / Y - eixo - 0,008mm ( encoder linear ) Z - eixo : 0,02mm ( encoder linear ) Rotação : 0,01° ( codificador de rotação ) Precisão de colocação +/- 0,03mm Dimensões e peso 840 x 630 x 430 mm / ca. 95 kg Fornecimento 110-230V / 50-60Hz / 1250W / 0,6 MPa / 20l/min CARACTERÍSTICAS PRINCIPAIS Máquina automática de precisão SMT pick & place com sistema de visão cabeça de picking & place automático trocador automático de bico ( 6 ferramentas ) sistema de câmeras superior para fiduciais automáticos câmara inferior - sistema de alinhamento óptico para componentes SMD Gerber - e editor CAD modo teach-in - manipulador electrónico sistema de alimentação inteligente - CAN Bus inspeção visual da precisão de impressão da pasta de solda e precisão da colocação dos componentes sistema operacional: Janelas 7 serviço remoto via internet Interface gráfica do usuário Área de aplicação adequado para pequenos e médios volumes de produção qualificados para a escolha de todos os tipos de componentes

---

VÍDEO
