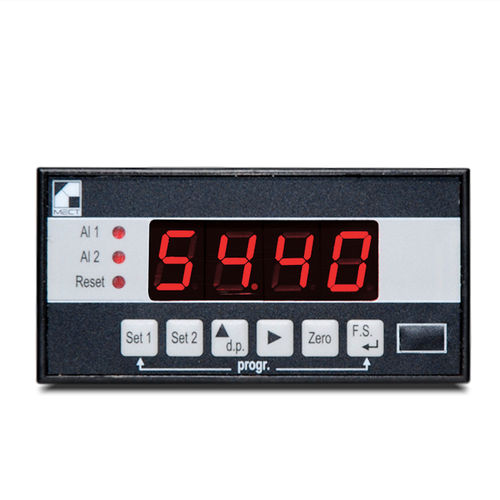

Indicador de processo MPA-MPV-MPP P6

de tensão contínuade tensão alternativade corrente

ecrã de 4 dígitos numa caixa de 48x96 para entrada de corrente CC ou CA, entrada de tensão CC ou CA ou entrada de potenciómetro. Opcionalmente, 2 relés de saída de alarme e saída analógica ou entrada de potenciómetro. Os modelos MPA com entrada de amperímetro ou os modelos MPV com entrada de voltímetro ou os modelos MPP com entrada de potenciómetro são instrumentos com um conversor de duplo declive para a medição de corrente DC ou AC ou para posicionamento (utilizando transdutores de potenciómetro). As escalas disponíveis são indicadas na secção "Características". O instrumento oferece as seguintes funções: - indicador de 4 dígitos (+9999 pontos de leitura) - zeragem automática da leitura - alimentação de tensão do transdutor - zero fixo (visualização de -1990 a 9990) - leitura a 4 conv/seg (sem programa de filtragem) Os instrumentos das séries MPA, MPV e MPP podem ser encomendados com saídas analógicas e dois sinais de alarme completamente configuráveis para funções de valor, histerese e atraso. Leituras: 4 dígitos Precisão da entrada DC: < 0,5% Precisão da entrada AC: 2% Estabilidade térmica: 50 ppm/°C Fonte de alimentação do transdutor* *: 14V/25mA (não regulada) Potenciómetros conectáveis (MPP): de 500Ω a 50KΩ Fonte de alimentação do potenciómetro: 2,5Vdc Características das saídas analógicas: Saídas: 4÷20mA - 0÷20mA - 0÷10V Carga máxima para saída de corrente: 400Ω Carga mínima para saída de tensão: 1KΩ Resolução: 12 bit Saída de relé de troca: 5A / 250Vac Alimentação eléctrica: 90÷260 Vac/Vdc, 25Vac, Vcc o Vpt (12÷30Vdc) Absorção de potência: 1,5 W Temperatura máxima de funcionamento: 50 °C Altura dos dígitos: 13mm Dimensões: 48x96 ( 75 mm. Profundidade) Placa de montagem: 44.5mm (h) x 92,5 mm (l) Peso: 250 gr. Fixação: por parafusos
