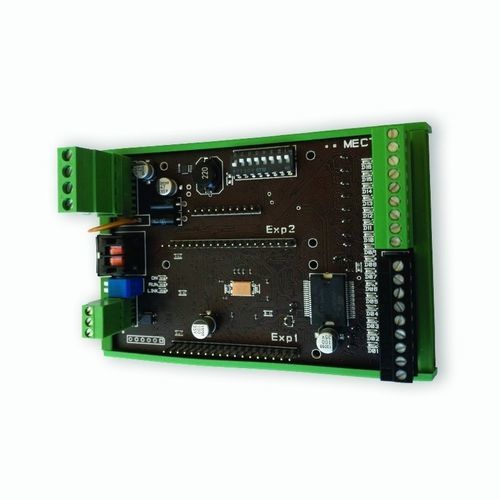

Módulo de interface barramento MPNE1001

MODBUSanalógico

O MPNE é um sistema modular com entradas/saídas digitais e analógicas e uma interface Modbus RTU. O módulo MPNE1001 dispõe de uma interface Modbus RTU. O MPNE1001 gere os dados dos módulos e integra-os num bus Modbus RTU. O MPNE1001 faz parte de um sistema modular composto por uma placa de base e um máximo de dois módulos de expansão, de modo a obter diferentes configurações de entradas e saídas (digitais e analógicas). A placa de base tem 16 linhas digitais e, se necessário, é possível adicionar mais dois módulos de expansão. Todos os módulos podem ser ligados a uma calha DIN EN 50022 (din35 - 4 módulos DIN). A interface do módulo Modbus RTU MPNE1001 é composta por: Interface de bus Modbus RTU; 3 LEDs de estado; 16 LEDs para as linhas digitais. SOFTWARE Protocolo: Modbus RTU Velocidade de transmissão: 9600, 19200, 38400, 57600 Endereço do módulo: de 1 a 63 HARDWARE PORTA DE COMUNICAÇÃO: 1 RS485 half duplex ENTRADAS / SAÍDAS: 8 entradas digitais (PNP 0-24Vdc). Duas delas podem ser utilizadas para ligar um codificador mono/bi-direcional. 8 entradas/saídas digitais (PNP 0-24Vdc). Para a saída de relé é necessário o produto ACIN01. Existem algumas E/S no dispositivo que podem ser geridas com uma lógica mais avançada do que a simples utilização como entradas e saídas. Em particular, estão presentes: Saídas da tomada de força Entradas de codificador Entradas rápidas Saídas rápidas
