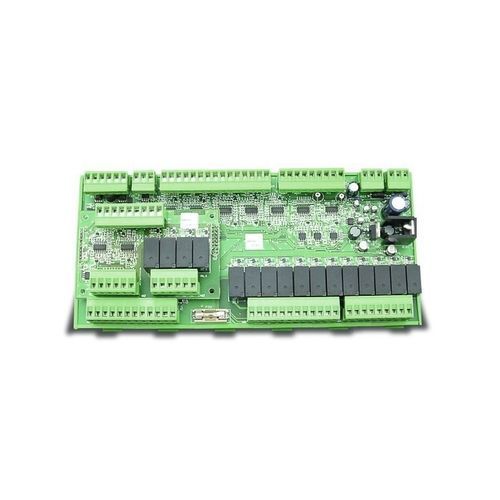

Placa de E/S digital MPNC100

analógicacom 8 entradasCANopen

A MPNC100 é uma placa para automação industrial com entradas e saídas digitais e analógicas. A placa interage com dispositivos PLC ou HMI através de um bus CANopen. A placa, montável em calha DIN e alimentada a 24Vac ou DC, está equipada com 9 entradas digitais NPN ou PNP, 12 saídas digitais de relé, 8 entradas para PT100, 2 entradas para 4-20mA. As entradas analógicas têm uma resolução de 12 bits. O MPNC100 fornece uma saída analógica 0-10V 10bit. Existem também 2 entradas para TA e 1 entrada para a TV. O MPNC100 efectua uma medição do desvio de fase entre as entradas TA e TV para calcular a potência em motores assíncronos. O MPNC100 pode conter uma placa de expansão que adiciona 4 entradas digitais NPN ou PNP, 4 saídas digitais de relé, 2 entradas PT100, 2 entradas 4-20mA (apenas para os modelos MPNC100 01 e MPNC100 02). ENTRADAS ANALÓGICAS: Placa-mãe: 2 para entradas (TA 50A max) 2 para entradas 0÷20mA - 4÷20mA 1 para entrada TV (2,5V=400Vac) 8 para entradas PT100 (modelos MPNC100 01 e MPNC100 03) 4 para entradas PT100 (Modelos MPNC100 02 e MPNC100 04) 4 para entradas 0÷10V (Modelos MPNC100 02 e MPNC100 04) Placa de expansão: 2 para entradas PT100 2 para entradas 0÷20mA - 4÷20mA ENTRADAS DIGITAIS: Placa-mãe: 9 para entradas NPN / PNP (configurável a pedido) Placa de expansão: 4 para entradas NPN / PNP (configurável a pedido) SAÍDAS ANALÓGICAS: Placa-mãe: 1 para saída 0÷20mA - 4÷20mA
