ecrã de 4½ dígitos numa caixa de 48 x 96 para entradas de 4-20mA, 0-20mA, 0-10V e termopares J, K e Pt100. 4 saídas de relé ou 8 saídas de alarme estáticas e saídas analógicas e de série.

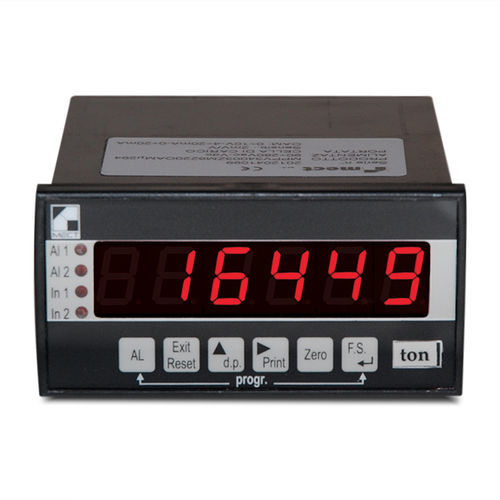

O modelo MP2200 M6 é um instrumento com conversor A/D de 16 bits para interface de transdutores (2 ou 3 fios), termopares e termorresistências ou amplificadores voltímetro/amperímetro.
As escalas de medição disponíveis estão listadas na secção "Características".
O instrumento tem as seguintes funções:
indicador de 4½ dígitos (± 19999)
leitura de qualquer valor de entrada dentro da gama requerida
medição do pico mínimo ou máximo
leitura a 30 conv/seg. para as entradas analógicas e a 15 conv/seg. para as entradas de temperatura
processo de "filtragem" das leituras dos instrumentos
zeragem da função de leitura automática
possibilidade de leitura com 10 passos de linearização.
Os instrumentos MP2200 M6 podem ser encomendados com as seguintes opções:
saída série bidirecional normal ou optoisolada ou versão monodireccional para impressora.
8 saídas de alarme estáticas ou 4 saídas de alarme de relé para alarmes de trabalho normal ou de janela completamente programáveis para valor, histerese e atraso
saída analógica normal ou optoisolada (4÷20m A ou 0÷20m A ou 0÷10V)
saída de potência do transdutor estabilizada a pedido entre 5 e 24Vdc
Leituras: 4½ dígitos
Precisão melhor que: 0,2%
Estabilidade térmica: 50 ppm/°C
Fonte de alimentação do transdutor: padrão 24Vdc, a pedido: 5÷20Vdc /20mA
Características das saídas analógicas:
Saídas: 4÷20mA - 0÷20mA - 0÷10V
Carga máxima para saída de corrente: 400Ω
Carga mínima para saída de tensão: 1KΩ
Resolução: 16 bit
Saída de relé de troca: 5A / 250Vac
Saídas estáticas NPN-PNP: 50mA/30Vdc
Alimentação eléctrica: 90÷260Vac/Vdc, 12÷30Vac / Vdc
Absorção de potência: 6W
Temperatura máxima de trabalho: 50 °C
---
