Termorregulador em caixa 48x48 com dois displays para 4÷20mA, 0÷20mA, 0÷10V, J, K, S, e PT100. Saída PID ou controlo ON-OFF com saída a relé. Opção de 1 saída de relé de alarme e saída analógica.

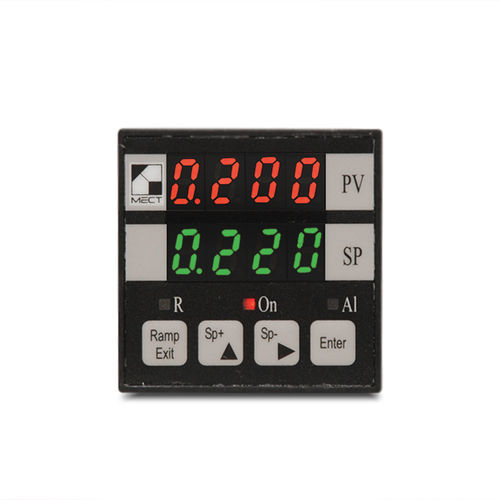

O modelo de instrumento MPT90 M1 é um controlador de temperatura "single loop" em contentor 48x48 com possibilidade de execução de 3 programas de 8 passos cada e acionamento por servomotor.
O MPT tem uma interface com termorresistências, termopares e entradas analógicas.
O software de gestão permite a configuração do instrumento diretamente a partir do painel de controlo; o controlo é feito por PID/ON-OFF juntamente com as funções "soft-start" e "self-tuning" para aquisição automática dos parâmetros de controlo.
O instrumento pode ser encomendado com as seguintes opções:
saída de tensão e/ou corrente para controlo motorizado da válvula ou saída de leitura
seleção remota do segundo ponto de regulação
Características
Estabilidade térmica: 50ppm/°C
Precisão melhor que: 0,5%
Entradas: TC: J, K,S; RTD PT100; 0÷20mA; 4÷20mA; 0÷10V
Controlos: PID, ON-OFF
Compensação da junção fria: automática
Características das saídas analógicas:
Saídas: 4÷20mA - 0÷20mA - 0÷10V
Carga máxima para saída de corrente: 300Ω
Carga mínima para saída de tensão: 1KΩ
Resolução: 12 bit
Carga de entrada 4÷20mA: 5Ω
Carga. entrada 0÷10V: 1MΩ
Saída de relé para alarmes: 5A / 250Vac
Saída de relé para controlo principal: 5A / 250 Vac (10A/250V se opção G)
Alimentação eléctrica: 25Vac 50÷60Hz | 115Vac 50÷60Hz | 230Vac 50÷60Hz | 12÷30Vdc
Absorção de potência: 2W
Temperatura máxima de funcionamento: 50 °C
Altura dos dígitos: 8 mm leitura (vermelho) - 8mm set point (verde)
---
