ecrã de 4 dígitos em caixa 48x96 para entradas de 4÷20mA, 0÷20mA, 0÷10V e termopares J, K, S e Pt100. Opção de 3 saídas de alarme com relé, saída analógica e saídas série.

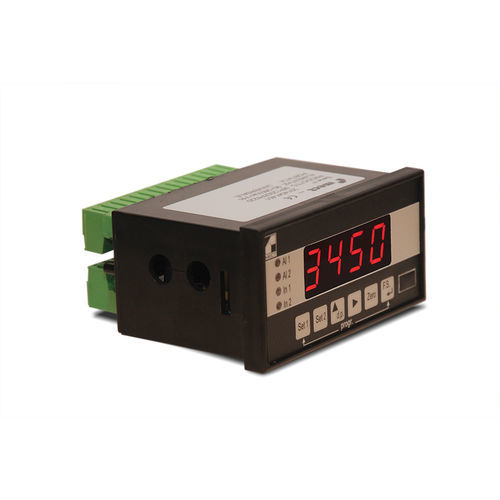

O modelo MP1200 P6 é um instrumento com conversor de duplo declive para interface de transdutores (2 ou 3 fios), termopares e termoresistências ou amplificadores voltímetro/amperímetro.
As escalas disponíveis estão listadas na secção "Características".
O instrumento tem as seguintes funções:
indicador de 4 dígitos (-1999÷9999)
leitura de qualquer valor de entrada dentro do intervalo solicitado
zeragem da função de leitura automática
leitura a 4 conv/seg (sem filtro programado)
zero fixo (visualização de -1990 a 9990)
possibilidade de leitura com linearização de 20 passos
Os instrumentos MP1200 P6 podem ser encomendados com as seguintes opções:
2 saídas de alarme a relé (três se a alimentação for 220V) programáveis para valor, histerese e atraso
saídas analógicas (4÷20mA ou 0÷20mA ou 0÷10V)
Características
Leituras: 4 dígitos
Precisão melhor que: 0,5%
Estabilidade térmica: 50 ppm/°C
Fonte de alimentação do transdutor* : 16V/20mA (não regulada)
Entradas: TC: J, K, S; RTD PT100; 0÷20mA; 4÷20mA; 0÷10V
Características das saídas analógicas:
Saídas: 4÷20mA - 0÷20mA - 0÷10V
Carga máxima para saída de corrente: 400Ω
Carga mínima para saída de tensão: 1KΩ
Resolução: 12 bit
Saída de relé de troca: 5A / 250Vac
Alimentação eléctrica: 90÷260 Vac/Vdc, 25Vac, Vcc o Vpt (12[divid]30Vdc)
Absorção de potência: 1,5 W
Temperatura máxima de funcionamento: 50 °C
Altura dos dígitos: 13mm
Dimensões: 48x96 (75 mm. Profundidade)
Placa de montagem: 44.5mm (h) x 92,5 mm (l)
Peso: 250 gr.
Fixação: por parafusos
---
