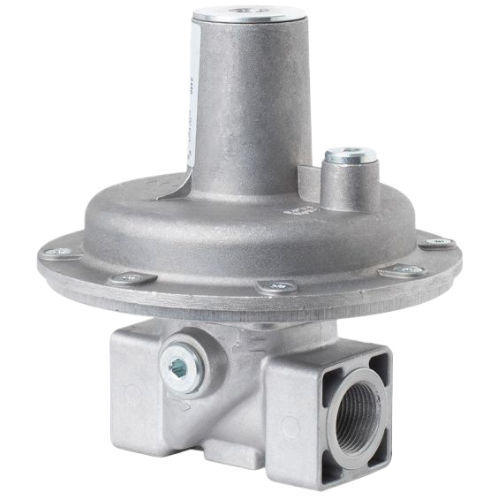

Válvula de segurança para gás SL 5

para arpara dutospara tanque

O principal objetivo da válvula de segurança SL 5 é aliviar pequenos aumentos de pressão e quantidades no sistema controlado para evitar que a válvula de segurança seja accionada. A válvula de segurança SL 5 é adequada para pequenas quantidades de descarga e aplicações simples. Para tarefas mais exigentes, recomendamos a utilização da válvula de segurança SL 10. A válvula de segurança SL 5 é utilizada para reduzir picos de pressão de curta duração em sistemas de consumo de gás ou para evitar um aumento de pressão inadmissível em caso de quantidades de gás em progressão. A válvula de segurança SL 5 consiste na caixa do atuador e na unidade funcional "unidade de controlo". Quando aberta, o gás flui através da caixa do atuador na direção da seta. Através da ligação interna da linha de medição, a pressão a ser monitorizada é conduzida para o fundo da membrana de comparação da válvula de segurança. Isto compara o valor atual com a variável de referência dada pela força da mola do ponto de ajuste. O valor de referência necessário é ajustado através do parafuso de ajuste. Se o valor de referência for excedido, a unidade de medição levanta o elemento de controlo final e permite que o gás saia através da linha de purga.
