Encoder rotativo incremental HTx36
absolutode efeito Hall12 bits

Encoder rotativo incremental - HTx36 - MEGATRON Elektronik GmbH & Co. KG - absoluto / de efeito Hall / 12 bits
Encoder rotativo incremental - HTx36 - MEGATRON Elektronik GmbH & Co. KG - absoluto / de efeito Hall / 12 bits
Guardar nos favoritos
Comparar


Características

Tipo
incremental, absoluto
Tecnologia
de efeito Hall
Resolução de encoders absolutos
12 bits, 14 bits
Características mecânicas
de eixo maciço, de eixo oco, monovolta, multivolta, de flange sincronizador
Sinal de saída
analógico, digital, com saída de tensão, por vias de comutação, com saída CC, 4–20 mA, SSI, com interface de série
Tensão de alimentação
24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc
Material
em alumínio, em aço inoxidável
Grau de proteção
resistente às vibrações, com resistência a choques, IP40, sem manutenção, resistente a curtos-circuitos, para ambientes severos, robusto, IP55, resistente a impactos, à prova de água, CEM, antichoque, IP67, IP50, com blindagem magnética, IP66, IP65, IP20, IP54, IP30
Aplicações
industrial, para motor, para OEM, para elevador, para robótica, para ambiente externo
Outras características
de alta resolução, programável, de alta velocidade, para feedback motor, redundante, de isolamento galvânico, com circuitos integrados, com acoplamento integrado
Tamanho da flange

MÁX: 36 mm
(1 in)

MÍN: 33 mm
(1 in)

Diâmetro do invólucro

MÁX: 36.000 µm
(1,42 in)

MÍN: 36 µm

36.000 µm
(1,42 in)

Diâmetro do eixo

MÁX: 12 mm
(0,47 in)

MÍN: 4 mm
(0,16 in)

6 mm, 8 mm
(0,24 in, 0,31 in)

Comprimento

MÁX: 54,3 mm
(2,138 in)

MÍN: 33,5 mm
(1,319 in)

40,5 mm
(1,594 in)

Velocidade de rotação

MÁX: 12.000 rpm
(75.398 rad.min-1)

Frequência de saída

MÁX: 100 kHz

MÍN: 10 kHz

Temperatura de processo

MÁX: 80 °C
(176 °F)

MÍN: -40 °C
(-40 °F)

Descrição

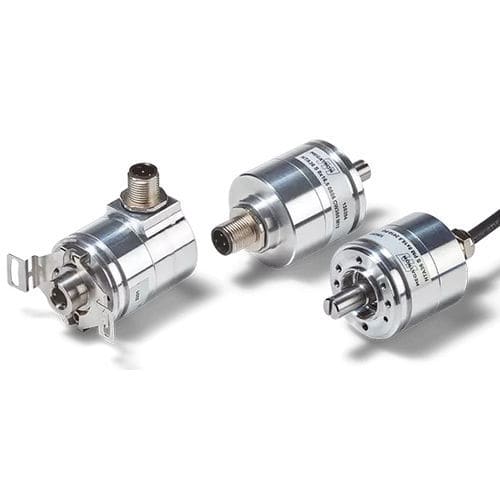

Codificador HTx36 - robusto, com rolamentos de esferas, selado, com veio sólido ou oco Os encoders da série HTx36 foram especialmente concebidos para utilização entre aplicações simples e aplicações pesadas. Os encoders sem contacto na caixa metálica de Ø36 mm podem ser adaptados com precisão à respectiva área de aplicação graças às suas numerosas opções electrónicas e mecânicas. Quer sejam encoders incrementais ou de valor absoluto, cobrem uma vasta gama de aplicações e, dependendo da eletrónica de saída, são utilizados em sistemas, aparelhos de laboratório e aparelhos médicos, por exemplo. A família de encoders HTx36 é um dos encoders mais robustos com tecnologia de sensores magnéticos da gama de produtos MEGATRON. Isto deve-se à sólida carcaça de alumínio, à elevada classe de proteção IP e a um eixo de aço inoxidável com rolamento duplo de esferas que suporta elevadas cargas por eixo e permite elevadas velocidades de acionamento. O processamento do sinal é digital e baseia-se no registo magnético dos valores medidos. A avaliação baseada em gradiente assegura uma elevada imunidade a interferências, por exemplo, contra flutuações de temperatura e influências EMC alcançadas. Esta tecnologia deixa para trás as desvantagens dos sensores Hall convencionais. Os encoders rotativos HTx36 são concebidos para uma vida útil máxima e ultrapassam mesmo a robusta aquisição de dados ópticos. O número de defeitos ou falhas nos encoders rotativos com esta conceção tecnológica é praticamente nulo, mesmo após décadas de utilização. Para além disso, o conceito também permite ajustes atempados específicos do cliente com base num modelo de preço claramente estruturado. As modificações típicas são, por exemplo, geometrias de eixo específicas do cliente, funções de saída de sinal, comprimentos de cabo especiais.

---
