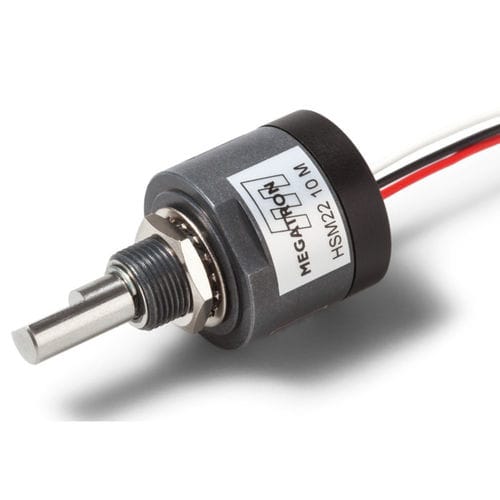

Encoder rotativo multivolta HSM22M

absolutode efeito Hall12 bits

Codificador absoluto multivolta - HSM22M True-Power-On significa que qualquer alteração no ângulo é detectada mesmo durante uma falha de energia, e o ângulo é reproduzido com precisão como um sinal analógico quando a energia é restabelecida. A tecnologia de sensores sem contacto funciona com base na moderna avaliação do campo magnético baseada em gradientes no design do circuito suportado pelo processador. Isto torna o codificador multivoltas largamente imune a campos magnéticos externos ou a mudanças de temperatura ambiente. Em combinação com a mecânica de precisão, o codificador mostra a sua força adicional em comparação com os métodos magnetoresistivos. Estes últimos podem apresentar pontos fracos na aquisição de valores de medição sem tensão. Outra caraterística do sensor multi-voltas são os platôs de sinal no início e no fim da faixa, que evitam mudanças repentinas de sinal. A gama de rotação eletricamente eficaz do encoder é de 3600° ex works. A pedido, o HSM22M pode ser programado de fábrica com um ângulo de rotação eletricamente eficaz de 360° ≤ α ≤ 3600° para se adequar à aplicação. O encoder está disponível para tensões de alimentação de 5 V/DC, 12 V/DC e 24 V/DC e com saída de tensão e corrente. A eletrónica redundante contém um processador com dois núcleos de processamento separados, alimentado por duas tensões de alimentação independentes e saídas de sinal isoladas galvanicamente. A pedido, a eletrónica redundante pode também ser encomendada com uma fonte de alimentação e uma ligação à terra comuns (4 ligações eléctricas). A eletrónica é totalmente encapsulada num suporte de plástico para uma proteção óptima. O veio de aço inoxidável de Ø6 mm é achatado. A chumaceira metálica tem uma duração de vida de pelo menos 20 milhões de rotações do veio. É permitida uma velocidade de rotação contínua do veio até 400 rpm.
