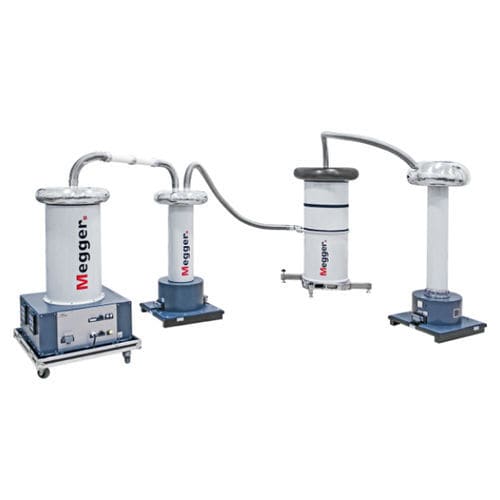

Sistema de teste para conjunto de manobra e controle HV DAC series

para caboscompactode alta tensão

- Altamente adaptável, compacto, e transportável; permite a utilização em comutadores e subestações de difícil acesso - Alta capacidade de teste de 8 μF permitindo o teste de cabos longos - Tecnologia de medição PD de última geração: avaliação ao vivo, localização e exibição de resultados - Disponível em modelos de 200 kV e 300 kV; outros níveis de tensão a pedido - Multifuncional: cabo resistente a testes e diagnóstico PD num único sistema - Permite um teste de comissionamento monitorizado e preciso de acordo com as normas IEC 60840 e IEEE 400.4 A série HV DAC de sistemas de teste e diagnóstico são concebidos para testes de pós-colocação em cabos de alta tensão (AT) recentemente instalados como parte do controlo de qualidade, e para avaliação das condições em cabos AT reparados ou em serviço. Há dois modelos disponíveis na série, os 200 kV para testar cabos classificados até 132 kV e os 300 kV para testar cabos classificados até 230 kV. A principal vantagem deste conjunto de teste é a sua compacidade em relação à capacidade de teste. Com esta unidade transportável, é possível testar cabos com comprimentos até 32 km. Além disso, é fácil e rápido de instalar numa subestação; não são necessários mais bloqueios de estrada, em comparação com a utilização de conjuntos de teste de ressonância em camiões de grande porte. Devido a este curto tempo de montagem, é possível responder rapidamente às alterações das condições meteorológicas. Devido ao seu baixo peso, não são necessários requisitos especiais para as condições da estrada. O transporte aéreo também não constitui problema, mantendo os tempos de transporte a um mínimo e maximizando a eficiência de utilização do sistema. O conjunto de teste incorpora um detector de descarga parcial (PD), permitindo controlar a qualidade da mão-de-obra e o estado do cabo.
