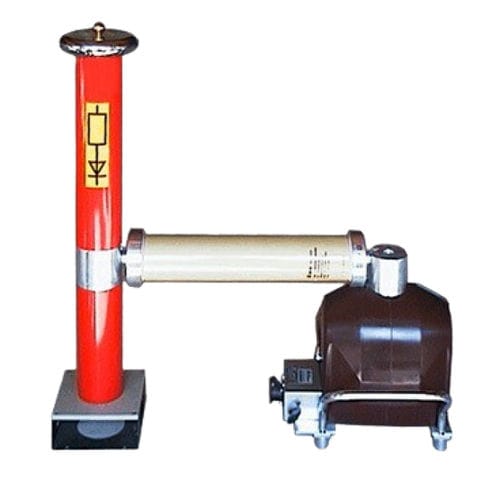

Sistema de teste para rede elétrica HPG series

para caboscompactode alta tensão

- Transformadores de alta tensão compactos, sem manutenção, de resina fundida - Unidades de controlo separadas e unidades de alta tensão - Tensão continuamente ajustável - Um sistema potente: funcionamento contínuo a 1,2 kVA; 60 min. de funcionamento curto a até 3 kVA - Teste de corrente contínua através do acessório rectificador de tensão-doubler Os sistemas de teste compacto HPG50-D e HPG80-D de alta tensão CA e CC são adequados para testes CA 50/60 Hz (35 a 58 kVRMS) e CC até 100 kV e 160 kV respectivamente. A tensão DC é gerada através de um duplicador de tensão. Os sistemas de teste de alta tensão consistem em duas unidades separadas: a unidade de controlo e a unidade de alta tensão. Esta separação permite a utilização do conjunto de teste no local sem quaisquer complicações e a uma distância segura. A unidade de controlo é utilizada para operar o transformador de alta tensão e consiste numa variac, instrumentos de indicação de corrente/voltagem, um temporizador para a duração do teste, e um circuito de segurança. O enrolamento de baixa tensão pode ser continuamente excitado desde zero até ao valor máximo, de modo a que uma determinada saída esteja disponível durante um período pré-determinado. A duração de funcionamento depende da aplicação, variando entre alguns minutos até ao funcionamento contínuo. Este instrumento é ideal para testar comutadores, transformadores de tensão e corrente, instalações/componentes de média tensão, e cabos DC.
