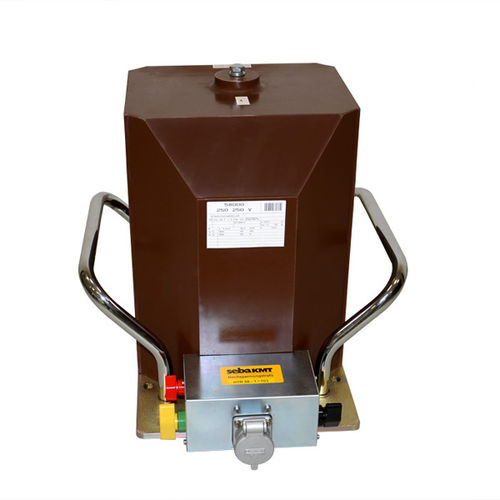

Testador de alta tensão HPG series

de corrente alternadade instalação elétricacompacto

- Um sistema potente: funcionamento contínuo a 1,2 kVA; 60 min. de funcionamento curto a até 3 kVA - Compacto, livre de manutenção - Transformadores de alta tensão, de resina fundida - Unidades de controlo separadas e de alta tensão - Tensão continuamente ajustável Os conjuntos de teste de alta tensão HPG 35/58/78 AC são adequados para testes de 50 e 60 Hz AC de objectos de teste de baixa capacidade. Opcionalmente, estas unidades também podem ser actualizadas para funcionar como conjuntos de teste DC através de um rectificador unidireccional. As áreas típicas de aplicação incluem os comutadores de teste, transformadores de corrente, e instalações/componentes de média tensão. A série consiste em: - teste de HPG 35 AC até 35 kVRMS - Teste HPG 58 AC até 58 kVRMS - Teste HPG 78 AC até 78 kVRMS O desenho de duas peças destes instrumentos permite ao operador utilizar a unidade a uma distância segura. A unidade de controlo é utilizada para operar o transformador de alta tensão e consiste de uma variac, instrumentos de indicação de corrente/voltagem, um temporizador para a duração do teste e um circuito de segurança. O enrolamento de baixa tensão pode ser continuamente excitado de zero até ao valor máximo, de modo a que uma determinada saída esteja disponível durante um período pré-determinado. A duração de funcionamento depende da aplicação, variando entre alguns minutos até ao funcionamento contínuo.
