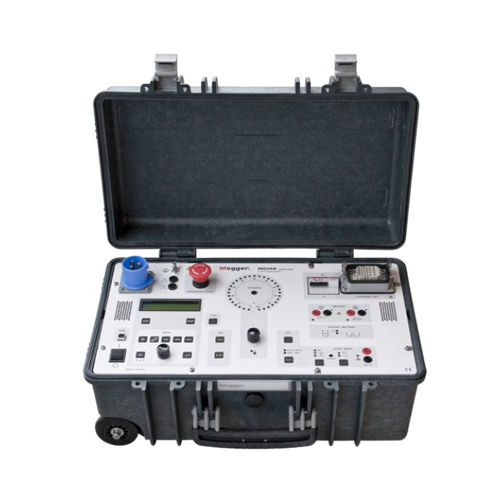

Aparelho de teste por injeção primária INGVAR

de correntede tensãodo fator de potência

Ensaio de injeção primária de equipamento de relés de proteção e disjuntores Simplificar todos os tipos de comissionamento de comutadores e transformadores de corrente, testes de disjuntores e muito mais - Até 5000 A de corrente de saída - Duas unidades, cada uma com cerca de 20 kg (44 lbs), simplificam o transporte - A função I/30 exclusiva permite que a corrente seja predefinida utilizando uma corrente baixa para evitar o aquecimento da amostra de teste, eliminando assim a corrupção dos resultados do teste O sistema de ensaio de injeção de corrente primária INGVAR é um instrumento potente concebido para o ensaio de injeção primária de equipamento de relés de proteção e disjuntores. Também é utilizado para testar a relação de espiras de transformadores de corrente e para outras aplicações que requerem correntes variáveis elevadas. O sistema é composto por uma unidade de controlo e uma unidade de corrente. As duas partes são portáteis e o INGVAR pode ser rapidamente montado e ligado. A unidade de controlo tem muitas caraterísticas avançadas, tais como uma poderosa secção de medição que pode apresentar a relação de espiras, bem como o tempo, a tensão e a corrente. Um segundo canal de medição também pode ser utilizado para testar uma corrente ou tensão adicional. O INGVAR pode calcular a relação de espiras do transformador de corrente, a impedância, a potência, o fator de potência/tan delta (cos φ) e o ângulo de fase, sendo os resultados apresentados no visor. A corrente e a tensão podem ser apresentadas como percentagens do valor nominal. Dispõe também de uma função de retenção de ação rápida que congela as leituras de curta duração no visor digital, pelo que, quando o sinal de tensão ou de contacto chega à entrada "stop", o objeto em teste interrompe a corrente ou a injeção é parada.
