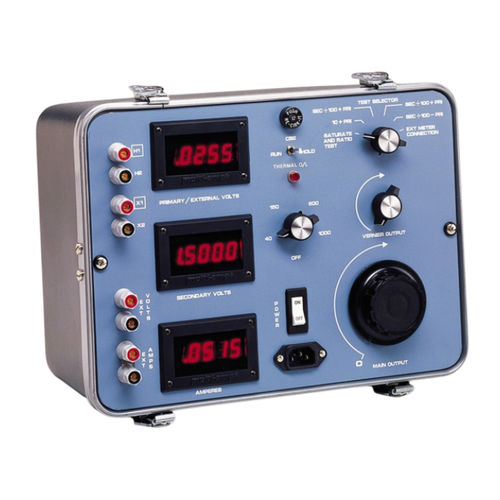

Aparelho de teste de corrente CTER-91

de tensãomanualde transformador

- Testa transformadores de corrente montados em transformadores ou aparelhos de comutação - Testes de saturação, relação e polaridade realizados sem alterar as ligações dos cabos de ensaio - Protecção contra sobrecarga e curto-circuito - Fornece uma gama baixa de 40 volts e uma gama alta de 1000 volts O conjunto de testes de excitação, relação e polaridade do transformador de corrente CTER-91 é uma unidade leve e portátil para realizar testes de excitação, relação e polaridade em transformadores de corrente (CTs) usando o método de comparação de tensão. Utilizando a mais recente tecnologia, o CTER-91 fornece uma saída de tensão variável e instrumentação de precisão para testar TCs de relação única e múltipla. Os três testes - excitação, relação, e polaridade - podem ser realizados sem alteração de qualquer ligação. Os CT podem ser testados na sua configuração de equipamento, tais como serem montados em transformadores, disjuntores de óleo, ou aparelhos de comutação. No entanto, é necessário que o equipamento esteja totalmente isolado do sistema eléctrico antes de ser testado. O CTER-91 tem um voltímetro para medir tensões externas até 600 volts AC e um interruptor RUN/HOLD que congela as leituras nos instrumentos quando comutado para a posição HOLD. Fornece um intervalo baixo de 40 volts para CT que satura a baixas tensões e fornece um intervalo alto de 1000 volts. Um encravamento de arranque zero é incorporado para minimizar a possibilidade de energizar o TC em teste com uma alta voltagem súbita.
