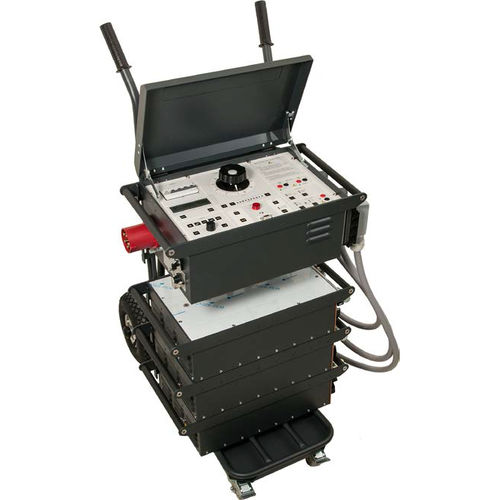

Equipamento de teste por injeção primária ODEN AT

de correntemanualde disjuntor

Ensaio de injeção primária de equipamento de relés de proteção e disjuntores Simplificar todos os tipos de comissionamento de comutadores e transformadores de corrente, rede de terra/terra, teste de disjuntores e muito mais A Megger concebeu especialmente o sistema de teste de injeção de corrente primária ODEN AT para testar disjuntores (CBs) e equipamento de relés de proteção. Também pode ser utilizado para testar a relação de espiras de transformadores de corrente e para outras aplicações que exijam correntes variáveis elevadas. Além disso, o ODEN AT pode ser configurado para testar disjuntores com relés de religação e seccionadores, e é ideal para efetuar ensaios de aquecimento, uma vez que a corrente pode ser aplicada continuamente ou através de intervalos programáveis. O ODEN AT também pode testar a integridade de redes de terra/terra e dispositivos de segurança à terra. O sistema é composto por uma unidade de controlo com uma, duas ou três unidades de corrente. A unidade de corrente tem três versões: S, X e H. As unidades de corrente S e X são idênticas, exceto que a unidade X tem uma saída adicional de 30/60 V. A unidade H está dimensionada para uma corrente ainda mais elevada. Estas unidades de corrente tornam possível configurar o sistema ODEN AT para vários testes. A unidade de controlo tem muitas caraterísticas avançadas, tais como uma poderosa secção de medição que pode mostrar a relação de rotações e o tempo, a tensão e a corrente. Também é possível utilizar um segundo canal de medição para testar uma corrente ou tensão adicional. O ODEN AT pode calcular a relação de espiras do transformador de corrente, a impedância, a resistência, a potência, o fator de potência e o ângulo de fase. A corrente e a tensão podem ser apresentadas como percentagens do valor nominal.
