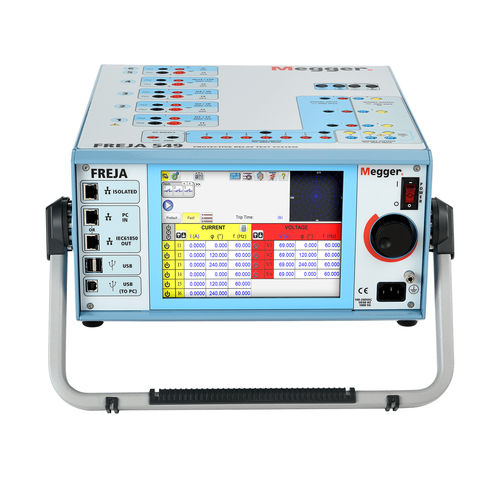

Sistema de teste de impedância FREJA549

para máquinas e instalações elétricaspara relé trifásicoportátil

- Fornece até 9 correntes para testar relés diferenciais de transformadores e barramentos - Teste totalmente automatizado utilizando o software FREJA Win - Funcionamento autónomo utilizando um ecrã tátil gráfico intuitivo de alta resolução, sem necessidade de PC para funcionar - 4 canais de tensão, 3 canais de corrente, com canais de tensão convertíveis que fornecem 1 tensão e 6 correntes - Saída de alta corrente e alta potência - até 60 Amps/300 VARMS por fase - Capacidade de teste dinâmico de ponta a ponta sincronizado por satélite GPS - Capacidade de teste IEC 61850 O sistema de teste de relés FREJA 549 é um instrumento de teste polivalente, leve e portátil, concebido para o teste secundário de relés de proteção. Com um máximo de 9 canais de corrente, a unidade pode ser operada manualmente através da interface de utilizador com ecrã tátil incorporado que executa o FREJA Local, ou colocada sob controlo total do computador através do software FREJA Win. A interface de utilizador integrada é a segunda geração de interface de utilizador manual automático/semi-automático da Megger. O FREJA549 tem uma tensão de conformidade elevada para testar relés de falha de terra de alta impedância e uma corrente elevada para testar todos os relés de sobrecorrente electromecânicos, de estado sólido e de base numérica, incluindo relés de sobrecorrente controlados por tensão, de restrição de tensão e direccionais. O ecrã tátil TFT LCD a cores de alta resolução e alta definição, grande e fácil de ler, permite realizar testes manuais, de estado estacionário e dinâmicos de forma rápida e fácil. O FREJA Local inclui rotinas de teste predefinidas incorporadas para o teste automático de relés de proteção e esquemas de proteção. Os ecrãs de menu e os botões de função do ecrã tátil são fornecidos para selecionar rápida e facilmente a função de teste pretendida.
