Aparelho de teste de isolamento AIAcompact

elétricode descarga parcialautomático

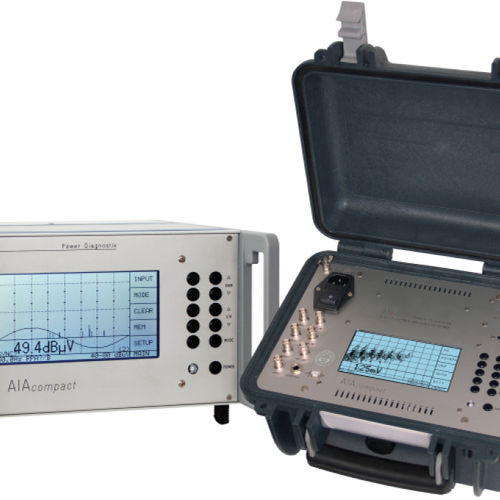

O AIAcompact da Power Diagnostix permite medições acústicas e de DP UHF para avaliação do isolamento O AIAcompact é um instrumento portátil para medições de descargas parciais (DP) acústicas e eléctricas de frequência ultra-alta (UHF) em serviço em activos de alta tensão O analisador de isolamento acústico portátil AIAcompact da Power Diagnostix foi concebido para a análise acústica e eléctrica do estado do isolamento de activos de alta tensão, tais como: - Comutadores isolados a gás (GIS) - Linhas isoladas a gás (GIL) - Transformadores de potência - Transformadores de distribuição - Acessórios para cabos Para ser adequado a todas estas aplicações, o instrumento adapta-se a uma variedade de sensores acústicos piezoeléctricos e unidades de pré-processamento. Pode ser utilizado com sensores acústicos e sensores externos de frequência ultra-alta, bem como com sensores UHF incorporados no ativo testado. O AIAcompact tem um ecrã de cristais líquidos (LCD) incorporado e é controlado por duas colunas de botões. A função da coluna da esquerda é indicada no ecrã LCD (teclas de função), enquanto a coluna da direita tem funções fixas atribuídas. O instrumento foi concebido como um detetor autónomo portátil; no entanto, está equipado com uma interface USB para que possa ser ligado a um computador e controlado remotamente utilizando o software opcional AIAcompact. Este software também permite a aquisição de padrões de descargas parciais coloridas, bem como a elaboração de relatórios e a gravação de capturas de ecrã.., Cada AIAcompact vem com um multiplexador de quatro canais incorporado, que permite alternar entre quatro canais de entrada. Além disso, os botões no painel do instrumento permitem-lhe selecionar diretamente uma das quatro fontes de sinal.
