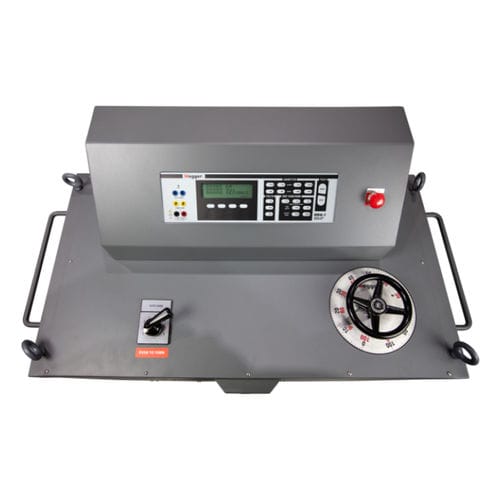

Aparelho de teste de disjuntor DDA series

de correntede tensãoautomático

- Sistema de controlo e instrumentação de aquisição de dados digitais modelo DDA-1 - Saída de corrente elevada: 60 000 A para o modelo DDA-6000; 35 000 A para o modelo DDA-3000 - Tecnologia de processamento de sinal digital (DSP) - Tempo de impulso variável e controlo da corrente de saída do ângulo de disparo - Em conformidade com as diretrizes de teste NEMA AB-4 Os conjuntos de teste de disjuntores universais DDA-3000 e DDA-6000 foram concebidos especificamente para testar disjuntores de potência de baixa tensão e disjuntores de caixa moldada equipados com dispositivos de disparo térmico, magnético ou de estado sólido. De aplicação universal, os conjuntos de teste testam praticamente todos os disjuntores de CA de baixa tensão, de caixa moldada e revestidos a metal, de ação direta, e estão totalmente em conformidade com as diretrizes de teste NEMA AB-4. O design exclusivo do transformador e do circuito resulta num conjunto de teste de alta capacidade num tamanho muito compacto. O controlo digital avançado e a instrumentação fornecem-lhe a capacidade de teste exacta. Os conjuntos de teste também podem ser utilizados para outras aplicações de alta corrente, como a verificação do rácio de transformadores de corrente e a realização de ensaios de aquecimento ou de injeção primária de disjuntores de alta tensão e respectivos relés de proteção. O DDA-3000 e o DDA-6000 efectuam os seus testes simulando uma condição de sobrecarga ou de falha. Cada conjunto de teste é um sistema de teste integrado que fornece uma saída de corrente variável e elevada, incorporando todos os circuitos de controlo e instrumentação necessários para testar disjuntores de ação direta com precisão, eficiência e segurança. Todos os conjuntos de teste DDA-3000 e DDA-6000 têm caraterísticas, instrumentação e caraterísticas operacionais idênticas. As únicas alterações nas especificações entre as unidades são o tamanho, o peso e a capacidade máxima de corrente de saída:
