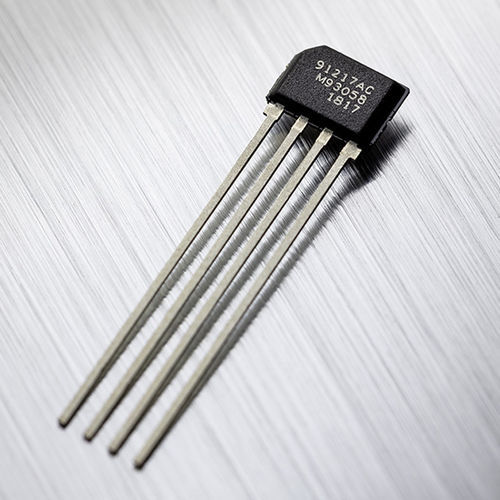

Circuito integrado de sensor de corrente de efeito Hall MLX91217

PCBCCCA

O MLX91217 faz parte do portfólio de ICs de sensores de corrente de alta velocidade Gen 2.5, destinado principalmente a aplicações de inversor/conversor. Com a tecnologia Hall convencional - que utiliza um núcleo ferromagnético externo para a concentração do sinal - o MLX91217 é um sensor de corrente de alta velocidade de última geração Descrição do produto O MLX91217 faz parte do portfólio de ICs sensores de corrente de alta velocidade Gen 2.5, visando principalmente aplicações de inversor/conversor. Com a tecnologia Hall convencional - utilizando um núcleo ferromagnético externo para concentração do sinal - as correntes podem ser medidas na gama de ±50 A a ±5000 A. A densidade do fluxo magnético no interior do espaço aéreo do núcleo é medida com a tecnologia de efeito Hall incorporada e amplificada para uma saída analógica rápida e ratiométrica de 5 V em escala real. O novo sensor CMOS de efeito Hall é oferecido com diferentes configurações de offset, sensibilidade e filtragem ajustadas na fábrica, mas são programáveis pelo cliente usando o equipamento de programação Melexis PTC-04. As principais alterações relativamente à geração 2 MLX91209 são: Maior precisão Desvio do desvio térmico de ±5 mV (melhoria de 50%) Desvio da sensibilidade térmica de ±1% (melhoria de 33%) Diagnóstico melhorado Deteção de fio partido Níveis de fixação de saída programáveis Filtragem alargada no chip O encapsulamento SIP4-VA permite a inserção dos elementos sensores em ranhuras apertadas do núcleo, e várias opções de Trim&Form dos cabos sensores proporcionam aos projectistas uma maior flexibilidade para a integração mecânica e montagem. Estão disponíveis as seguintes variantes de acabamento de fábrica: MLX91217LVA-ACA-000 com sensibilidade de 10 mV/mT e saída bipolar de cerca de 2,5 V MLX91217LVA-ACA-003 com sensibilidade de 9 mV/mT e saída bipolar de cerca de 2,5 V MLX91217LVA-ACA-005 com sensibilidade de 13 mV/mT e saída bipolar de cerca de 2,5 V
