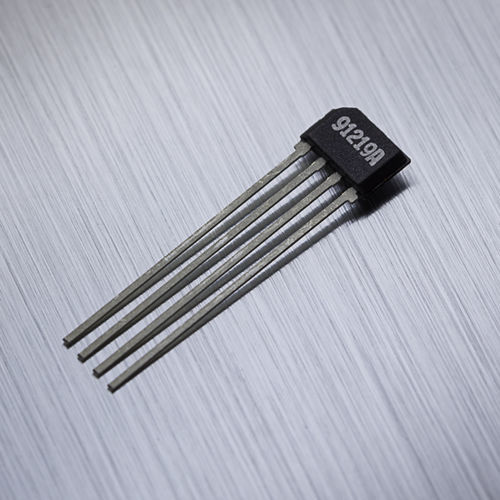

Circuito integrado de sensor de corrente de efeito Hall MLX91219

PCBde alta precisãoanalógico

O MLX91219 é um sensor de corrente Hall convencional de alta velocidade e elevada precisão que simplifica os projectos de módulos com uma funcionalidade dupla de deteção de sobreintensidade (OCD), uma alimentação flexível de 3,3V/5V e um SNR melhorado. Descrição do produto O MLX91219 é um sensor de corrente Hall convencional de alta velocidade e elevada precisão que simplifica os projectos de módulos com uma funcionalidade dupla de deteção de sobreintensidade (OCD), uma alimentação flexível de 3,3V/5V e um SNR melhorado. Com a tecnologia Hall - utilizando um núcleo ferromagnético - as correntes podem ser medidas nas gamas de 200A a mais de 2000A. O MLX91219 é um sensor monolítico convencional de efeito Hall. O sensor fornece uma tensão de saída analógica proporcional à densidade do fluxo magnético aplicado paralelamente à superfície do CI. A caraterística de transferência do MLX91219 é ajustada de fábrica em função da temperatura e é programável (desvio, sensibilidade, filtragem, limiar de sobrecorrente interno) durante a calibração do cliente no final da linha. Com a sua largura de banda de 400kHz e tempo de resposta rápido, está particularmente adaptado a aplicações de alta velocidade, como o controlo de motores, inversores e conversores, em que é necessário um tempo de resposta rápido, devido à comutação rápida. O MLX91219 é também o mais adequado para aplicações como a monitorização redundante de sistemas de gestão de baterias (BMS). Disponível em formato SOIC8 ou VA: A embalagem fina VA permite uma entrada fácil num espaço de ar estreito do núcleo ferromagnético, resultando num design com uma elevada relação sinal/ruído. A variante SOIC8 inclui um segundo OCD. É de notar que a caraterística de deteção de sobrecorrente no chip permite poupar espaço na placa e reduzir os custos
