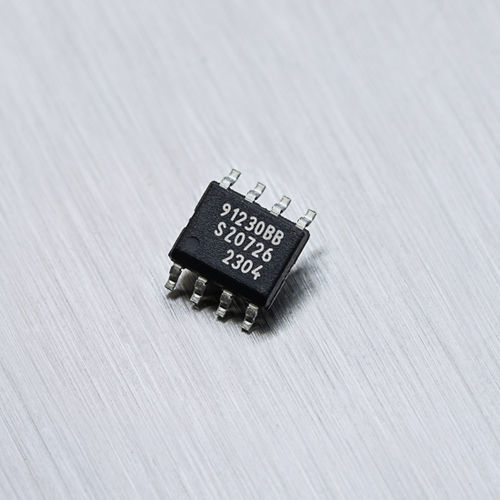

Circuito integrado de sensor de corrente de efeito Hall MLX91230

PCBCCde tensão

O MLX91230 detecta corrente DC. Integra a capacidade de medição IVT, incorpora um microcontrolador e suporta aplicações de segurança. É ideal para a gestão de baterias de veículos eléctricos e sistemas de distribuição de energia. Descrição do produto O MLX91230 é o primeiro sensor de corrente inteligente baseado em Hall e faz parte do portefólio Melexis Gen 3. Com uma medição de três grandezas físicas (corrente, tensão e temperatura) e uma memória Flash dedicada de 32 KB num único IC, este produto em conformidade com ASIL é ideal para aplicações de segurança. Com os seus diagnósticos, o MLX91230 está a remover uma parte importante do fardo do integrador no desenvolvimento de todos os mecanismos de segurança. Isto inclui uma deteção de sobrecorrente no chip. Uma vez que as métricas da bateria, como o estado de carga (SoC), o estado de saúde (SoH) e o estado de funcionamento (SoF), estão diretamente relacionadas com a autonomia dos veículos eléctricos, a elevada precisão da deteção de corrente é um fator essencial para estes cálculos. O MLX91230 vem com precisão de +/- 0,5% sobre a temperatura (-40 ℃ a 125 ℃) para um desvio de vida útil de +/- 1% tudo-in. O MCU permite o controle automático de ganho para cobrir faixas dinâmicas mais altas, e a memória flash integrada suporta a implantação de software personalizado e compensação extensiva de imperfeições do sistema. Alimentado com 5V regulados ou diretamente ligado à bateria de 12V, o MLX91230 no SOCI8 fornece medições e diagnósticos num bus LIN ou via UART. Para o desenvolvimento de engenharia, estão disponíveis as seguintes ferramentas: DVK91230: kit de desenvolvimento para começar Melexis Universal Master (MUM): para programar e fazer a interface do IC. Contacte o seu representante local para obter mais informações.
