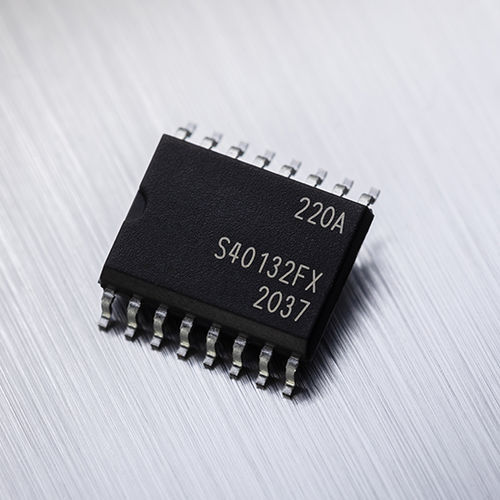

Circuito integrado de sensor de corrente de efeito Hall MLX91220

fixoPCBCC

sensor de corrente de efeito Hall integrado e isolado com duplo OCD, funcionando com uma alimentação de 5 V. Características principais Sensor de corrente AC e DC recortado de fábrica Tensão de saída analógica ratiométrica ou fixa Combinação de elemento de deteção, condicionamento de sinal e isolamento num encapsulamento miniatura de montagem em superfície Descrição do produto O MLX91220 é um sensor de corrente de efeito Hall integrado e isolado com duplo OCD, que funciona com uma alimentação de 5V. É o sensor de corrente integrado tudo-em-um mais fácil de utilizar, com o equilíbrio certo entre dimensões reduzidas, baixa impedância, elevada largura de banda, isolamento e outras características gerais. MLX91220 MLX91221 Diagrama de blocos O MLX91220 é um sensor de corrente integrado que detecta a corrente que flui através da estrutura de chumbo do encapsulamento e, por conseguinte, minimiza as perdas térmicas encontradas com soluções mais comuns. No interior do invólucro, a densidade do fluxo magnético gerada pelo fluxo de corrente é detectada diferencialmente por dois conjuntos de placas Hall. Como resultado, a influência de campos perturbadores externos provenientes da densa eletrónica de potência que rodeia o CI é minimizada. O sinal residual é amplificado para fornecer uma tensão de saída analógica linear de alta velocidade. A proximidade das placas Hall ao condutor de corrente assegura uma elevada relação sinal/ruído e um sinal preciso ao longo da temperatura. Com esta miniaturização, as classificações de isolamento de alta tensão ainda são mantidas entre os condutores primários e secundários opostos do pacote. Os sensores de corrente podem funcionar em dois modos de medição: modo ratiométrico, para as aplicações que exigem o escalonamento da tensão de saída para a alimentação
