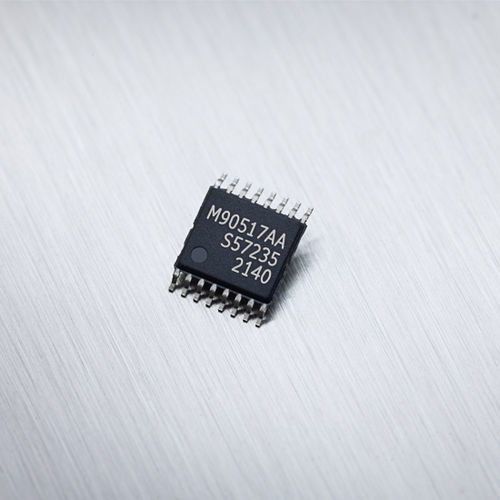

Sensor de posição rotativo MLX90517

sem contatomagnéticoindutivo

O MLX90517 é um CI resolver indutivo de alta velocidade utilizado para deteção absoluta de movimento rotativo/posição em aplicações automóveis de segurança crítica. Fornece saídas analógicas (sin/cos) e requer cálculo fora do chip. Principais características Alta precisão: Máximo de ±0,36o Imune a campos magnéticos dispersos (ISO 11452-8) ISO 26262 ASIL C SEooC (Elemento de segurança fora de contexto) Descrição do produto O MLX90517 é um CI resolver indutivo de alta velocidade utilizado para deteção absoluta de movimento rotativo/posição em aplicações automóveis de segurança crítica. As suas principais especificações beneficiam diretamente os tipos de aplicações de máquinas electrónicas. Esta variante fornece sinais brutos de seno e cosseno que devem ser compensados pela ECU antes do cálculo do ângulo. O MLX90517 foi concebido para controlar um transdutor indutivo, processar o sinal do sensor analógico captado e fornecer saídas diferenciais de seno e cosseno. O funcionamento do sensor indutivo baseia-se no acoplamento indutivo entre uma bobina transmissora, o alvo e três bobinas receptoras. Resolver indutivo de alta velocidade com saída analógica Com a sua arquitetura inovadora, o MLX90517 apresenta várias vantagens: Possibilidade de efetuar pré-compensação de offset no chip O design trifásico da bobina simplifica a otimização da linearidade O MLX90517 foi desenvolvido como um ASIL C SEooC (Safety Element out of Context) de acordo com a norma ISO 26262 e suporta implementações de sistemas relacionados com a segurança até ASIL D. Para a programação de produção em massa, o MLX90517 é compatível com o PTC-04 (DB-HALL06, v3 ou superior) Aplicações: Sensor de posição rotativo absoluto de alta velocidade Deteção da posição do motor (BLDC, PMSM, PMSR) Motor de tração Reforço do travão de emergência Direção assistida eléctrica (EPS)
