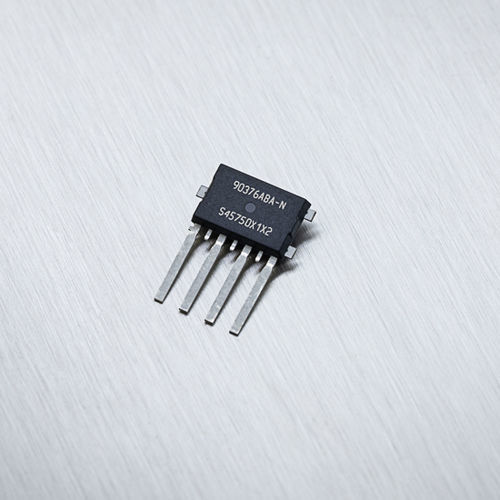

Sensor de posição rotativo MLX90376

linearsem contatomagnético

O MLX90376 é um CI de sensor de posição magnética absoluta para aplicações automóveis rotativas de 360° com imunidade a campos dispersos. Oferece uma versão sem PCB de matriz de empilhamento duplo e suporta a integração de sistemas até ASIL D. Principais características 4 modos de saída suportados (por versão) Característica de transferência linear programável Robustez contra campos magnéticos dispersos até 5 mT (4 kA/m), de acordo com a norma ISO 11452-8. Deteção de ângulo imune a campos dispersos até 360° Descrição do produto O MLX90376 é um IC sensor de posição magnética monolítico. É composto por um front end magnético Triaxis® Hall, um condicionador de sinal analógico-digital, um DSP para processamento avançado de sinal e um controlador de estágio de saída. SMP-4 (VD), dupla matriz empilhada numa solução sem PCB de molde único O MLX90376 é sensível aos três componentes da densidade do fluxo magnético aplicado ao CI (ou seja, Bx, By e Bz). Isto permite que o MLX90376, com o circuito magnético correto, descodifique a posição absoluta de qualquer íman em movimento (por exemplo, posição rotativa de 0 a 360 graus ou deslocamento linear). Permite a conceção de sensores de posição sem contacto que são frequentemente necessários para aplicações automóveis e industriais. O MLX90376 oferece 4 modos de saída. Em primeiro lugar, o CI suporta quadros SENT e SPC (rápidos) codificados de acordo com um formato de sensor seguro. A saída fornece mensagens de série melhoradas com códigos de erro e valores definidos pelo utilizador. Através de programação, o MLX90376 pode também ser configurado para emitir uma saída PWM (modulada por largura de impulso) ou uma saída ratiométrica analógica. O MLX90376 apresenta uma versão de dupla matriz empilhada num Single-Mold-Package (SMP), uma solução sem PCB.
