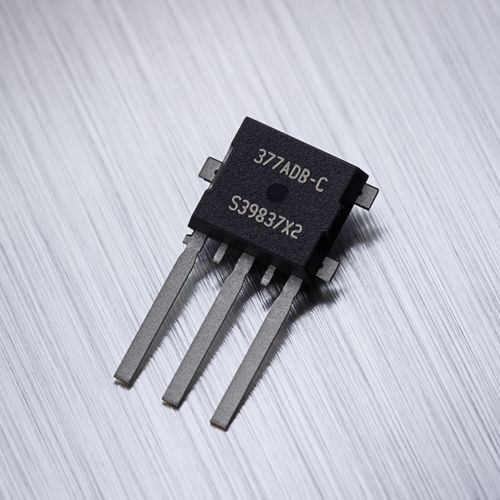

Sensor de posição rotativo MLX90377
linearsem contatomagnético

sensor de posição rotativo
sensor de posição rotativo
sensor de posição rotativo
sensor de posição rotativo
sensor de posição rotativo
Guardar nos favoritos
Comparar


Características

Tipo
linear, rotativo
Por contato / sem contato
sem contato
Tecnologia
magnético, PWM
Sinal de saída
analógico, digital, serial
Aplicações
industrial
Outras características
absoluto, flexível
Tensão de alimentação

MÁX: 18 V

MÍN: 4,5 V

Temperatura ambiente

MÁX: 160 °C
(320 °F)

MÍN: -40 °C
(-40 °F)

Descrição

O MLX90377 é um IC sensor de posição magnética flexível concebido para aplicações automóveis de elevado desempenho. Detecta três eixos (ou seja, X, Y, Z) de um íman para medir o movimento rotativo ou linear. Características principais 4 modos de saída suportados (por versão) Característica de transferência linear programável Robustez contra campos de dispersão até 5mT Descrição do produto O MLX90377 é um IC monolítico de sensor de posição magnética. É composto por um front end magnético Triaxis® Hall, um condicionador de sinal analógico para digital, um DSP para processamento avançado de sinal e um controlador de estágio de saída. O MLX90377 é sensível aos três componentes da densidade do fluxo magnético aplicado ao CI (ou seja, Bx, By e Bz). Isto permite que o MLX90377, com o circuito magnético correto, descodifique a posição absoluta de qualquer íman em movimento (por exemplo, posição rotativa de 0 a 360 graus ou deslocamento linear). Permite a conceção de sensores de posição sem contacto que são frequentemente necessários para aplicações automóveis e industriais. O MLX90377 oferece 4 modos de saída. Em primeiro lugar, o CI suporta quadros SENT (rápidos) codificados de acordo com um formato de sensor seguro. A saída fornece mensagens de série melhoradas com códigos de erro e valores definidos pelo utilizador. Através de programação, o MLX90377 pode também ser configurado para emitir um sinal PWM curto (SPC), PWM (modulação por largura de impulso) ou um sinal ratiométrico analógico. Prontidão ASIL - Melexis O MLX90377 foi especialmente concebido para aplicações automóveis exigentes e para trazer novas funcionalidades:

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Melexis
