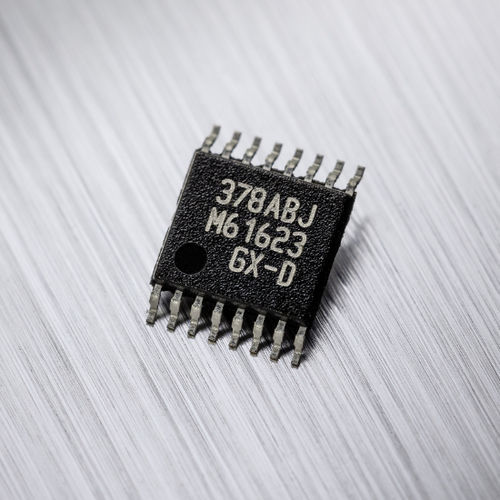

Sensor de posição linear MLX90378
sem contato mecânicomagnéticoPWM

sensor de posição linear
sensor de posição linear
sensor de posição linear
sensor de posição linear
sensor de posição linear
Guardar nos favoritos
Comparar


Características

Tipo
linear
Por contato / sem contato
sem contato mecânico
Tecnologia
magnético, PWM
Outras características
redundante
Tensão de alimentação

MÁX: 18 V

MÍN: 4,5 V

Temperatura ambiente

MÁX: 160 °C
(320 °F)

MÍN: -40 °C
(-40 °F)

Descrição

O MLX90378 é um IC processador de posição magnética monolítico concebido para aplicações de movimento 3D (por exemplo, joysticks). Principais características ISO26262 ASIL-C Elemento de segurança fora de contexto (SEooC) Pino de entrada/gateway para medição externa medição por joystick de 2 eixos Descrição do produto O MLX90378 é um IC sensor de posição Triaxis® de terceira geração. Graças a um concentrador magnético integrado (IMC) na sua superfície, o dispositivo monolítico detecta, sem contacto, os três componentes espaciais (ou seja, Bx, By e Bz) do campo magnético aplicado, permitindo a determinação do movimento 3D ou do joystick. O MLX90378 suporta configurações de bola e casquilho, bem como de cardan. A configuração de esfera e casquilho distingue-se pelo facto de o ponto de rotação do íman estar acima do plano do sensor, enquanto a configuração de cardan tem ambos os eixos no mesmo plano que o sensor. Graças à calibração multiponto no interior do sensor, ambas as configurações podem ser medidas com exatidão. O MLX90378 é proposto como um componente ASIL-C SEooC (Elemento de segurança fora de contexto - ISO 26262). Contacte a Melexis para obter uma cópia do manual de segurança do MLX90378, que especifica os requisitos de integração do sistema relevantes. Para aplicações que requerem deteção redundante, o MLX90378 também está disponível num pacote TSSOP-16 de matriz dupla (totalmente redundante). A caraterística de transferência de saída é totalmente programável e oferece saídas SENT ou PWM duplas. A saída SENT suporta dois ângulos (para a frente/para trás e para a esquerda/direita) num único quadro SENT ou pode ser configurada para fornecer os sinais magnéticos X, Y e Z através da multiplexagem rápida de canais.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Melexis
