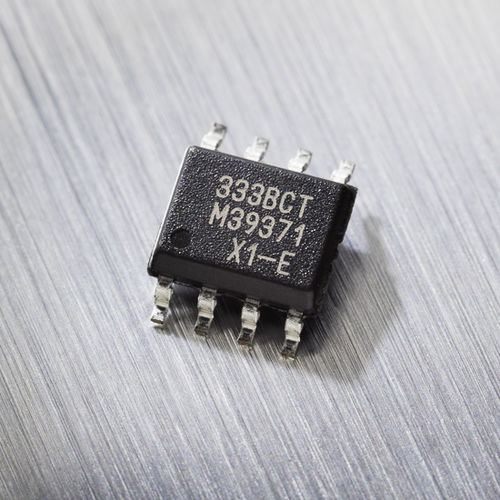

Sensor de posição linear MLX90333

rotativosem contato mecânicomagnético

O MLX90333 é um IC sensor de posição Triaxis® capaz de detetar qualquer íman que se mova na sua envolvente através da medição e do processamento dos três componentes espaciais do vetor de densidade do fluxo magnético. Principais características IC sensor de posição 3D absoluta Design magnético simples e robusto Tecnologia Triaxis® Hall Descrição do produto O MLX90333 é um IC sensor de posição Triaxis® capaz de detetar qualquer íman que se mova nas suas imediações através da medição e do processamento dos três componentes espaciais do vetor de densidade do fluxo magnético (ou seja, Bx, By e Bz). As componentes horizontais (Bx e By) são detectadas graças a um IMC, enquanto a componente vertical (Bz) é detectada através de uma placa Hall convencional. O MLX90333 possui um modo de magnetómetro 3D para o qual a informação 3D da densidade do fluxo magnético é comunicada através de SPI. O MLX90333 possui também um modo de sensor de posição sem contacto adequado para sensor de posição rotativo (íman através do eixo), sensor de posição de curso linear (deslocamento do íman paralelo à superfície do dispositivo) e para sensor de posição 3D/"Joystick". A informação de posição processada é finalmente comunicada como uma saída analógica ratiométrica ou como sinal PWM. No caso do modo 3D/"joystick", o dispositivo dispõe de duas saídas independentes. Está também disponível um modo SPI (interface série) de 3 pinos para transferir a informação de posição para um controlador anfitrião. A caraterística de transferência de saída é totalmente programável (por exemplo, desvio, ganho, níveis de fixação, linearidade, desvio térmico, filtragem, gama...) para corresponder a qualquer requisito específico através de calibração de fim de linha.
