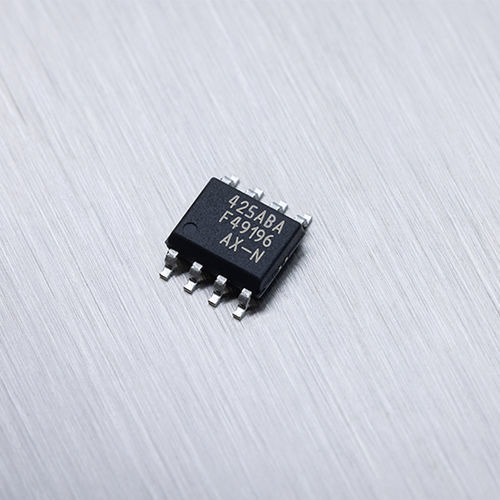

Sensor de posição rotativo MLX90425

sem contatomagnéticocom modulação por largura de pulso

O MLX90425 é um sensor de posição magnética adequado para aplicações automóveis exigentes, mas conscientes dos custos. Oferece imunidade a campos dispersos até 5 mT e suporta movimentos rotativos de 360° do íman, com saída analógica ou PWM. Principais características Modos de saída suportados: analógico (ratiométrico) ou PWM (modulação por largura de pulso) ISO 26262 ASIL B SEooC (Elemento de segurança fora de contexto) Gama de medição programável Descrição do produto O MLX90425 é um sensor de posição magnética concebido para utilização em aplicações automóveis sensíveis ao custo, incluindo actuadores de grupos motopropulsores, posicionamento de pedais, indicadores de nível de combustível e sistemas de transmissão, embora também seja adequado para implementações industriais. Os dispositivos MLX9042x têm capacidades superiores em termos de segurança funcional, classificações máximas absolutas (AMR) e características de conformidade electromagnética (EMC). Também suportam temperaturas de funcionamento até 160 °C O MLX90425 é compatível pino a pino com as gerações anteriores de ICs de sensores de posição Triaxis® O MLX90425 é um CI de sensor de posição magnético monolítico. É composto por um front end magnético Triaxis® Hall, um condicionador de sinal analógico para digital, um DSP para processamento avançado de sinal e um controlador de estágio de saída programável. O MLX90425 é sensível ao campo magnético diferencial no eixo Z. Isto permite que o MLX90425, com o circuito magnético correto, descodifique a posição absoluta de um íman rotativo no eixo acima ou abaixo do sensor (por exemplo, posição rotativa de 0 a 360 graus). Permite a conceção de sensores de posição sem contacto que são frequentemente necessários para aplicações automóveis e industriais.
