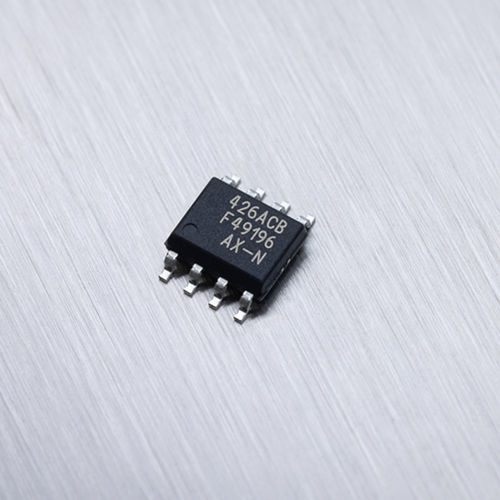

Sensor de posição rotativo MLX90426

sem contatomagnéticoserial

Descrição do produto O MLX90426 é um sensor de posição magnética concebido para utilização em aplicações automóveis sensíveis ao custo, incluindo actuadores de grupos motopropulsores, posicionamento de pedais, indicadores de nível de combustível e sistemas de transmissão, embora também seja adequado para implementações industriais. Os dispositivos MLX9042x têm capacidades superiores em termos de segurança funcional, classificações máximas absolutas (AMR) e características de conformidade electromagnética (EMC). Também suportam temperaturas de funcionamento até 160 °C. O MLX90426 é compatível pino a pino com as gerações anteriores de ICs de sensores de posição Triaxis®. O MLX90426 é um CI de sensor de posição magnético monolítico. É composto por um front end magnético Triaxis® Hall, um condicionador de sinal analógico para digital, um DSP para processamento avançado de sinal e um controlador de estágio de saída programável. O MLX90426 é sensível ao campo magnético diferencial no eixo Z. Isto permite que o MLX90426, com o circuito magnético correto, descodifique a posição absoluta de um íman rotativo no eixo acima ou abaixo do sensor (por exemplo, posição rotativa de 0 a 360 graus). Permite a conceção de sensores de posição sem contacto que são frequentemente necessários para aplicações automóveis e industriais. O MLX90426 oferece imunidade a campos dispersos até 5 mT e suporta movimentos rotativos de 360° com uma saída SENT. Os fotogramas SENT são codificados de acordo com um formato de sensor seguro simples A.3 (H.4) ou sensor duplo de posição do acelerador A.1 (H.1). O circuito fornece mensagens de série melhoradas, com códigos de erro e valores definidos pelo utilizador. A programação do sensor, após a montagem na aplicação, aumenta a precisão do sistema graças à função de linearização programável multiponto.
